Wood Framing Roof, PACCHETTO BIM per Revit® per la progettazione dettagliata di pannelli prefabbricati con telaio in legno, sistemi di capriate e travetti.
Wood Framing Roof consente agli utenti di Revit® di creare istantaneamente pannelli prefabbricati con strutture in legno, sistemi di capriate e / o travi in legno di qualsiasi forma o complessità, eseguire analisi strutturali e generare tavole personalizzate, migliorando il lavoro BIM. Le funzioni sono versatili, i parametri facili da controllare, e le modifiche avvengono in tempo reale. Niente più disegni macchinosi: progetta e decidi, sapendo che otterrai un modello di alta qualità. Connettori, tagli, supporti, controventi di tensione e altri dettagli possono essere distribuiti in base a regole o tipi di connessione predefiniti. Possono quindi essere modificati o aggiornati per adattarsi alla fase di progettazione e al livello di dettaglio richiesto. La disposizione di dettagli degli elementi strutturali del tetto può essere modificata e aggiornata ogni volta che il progetto viene modificato. La facile marcatura di tralicci e travi in base alle proprietà e alla posizione garantisce distinte dei materiali e assemblaggio accurati. Inoltre, le informazioni per la fabbricazione possono essere generate automaticamente con tutte le viste, le distinte, e i disegni desiderati, per ogni elemento strutturale. Pianifica facilmente i pannelli del tetto e suddividili in segmenti per la prefabbricazione che può essere utilizzata nel processo di intelaiatura del tetto. Le funzioni di pianificazione di Roof Panel Layout consentono di comprendere meglio come verrà suddiviso un tetto. L'utente può controllare ogni linea divisoria e può predefinire regole per automatizzare il processo di divisione. Inizialmente un tetto architettonico può essere suddiviso in partizioni grossolane o aree/regioni. Le aree possono crearsi automaticamente in base alle estremità dei colmi del tetto e alle estremità inferiori dei travetti, nonché alle finestre e alle aperture generiche o di sistema con distanze predefinite. Le aree possono essere suddivise in pannelli utilizzando una spaziatura predefinita. I pannelli possono essere allineati e modificati per un singolo lato o area del tetto, e ulteriormente suddivisi. Una varietà di funzioni di divisione automatizzata facilita l'ottenimento del risultato necessario. I pannelli possono essere divisi a metà in vari modi: per spaziatura massima, dal centro ad entrambe le estremità, al centro e ad entrambe le estremità, dall'estremità inizialmente selezionata o da entrambe le estremità.

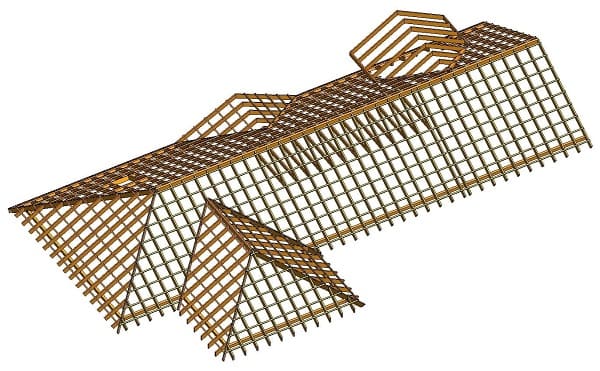

Configura sistemi di travi per accogliere abbaini.

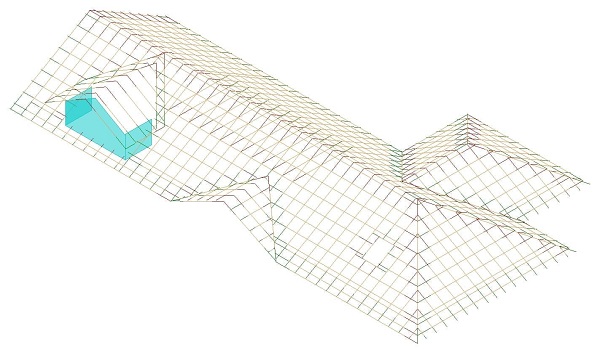

Le linee analitiche possono essere esportate per l'analisi strutturale.
Vari tipi di tralicci nella stessa copertura.
CARATTERISTICHE DEL MODULO
- Se necessario, è possibile unire aree o pannelli selezionati.
- Crea un'intelaiatura per tetti in legno dettagliata per il tuo modello di Revit.
- Regole e modelli completamente personalizzabili.
- Crea singoli pannelli per il lato del tetto selezionato o per l'intero tetto.
- Telai di grandi coperture con pannelli identici 10 volte più velocemente.
- I pannelli del tetto intero possono essere successivamente portati a una nuova fase tramite le loro proprietà per un migliore filtraggio e distinta.
- Controlla travetti, travetti di bordo, nogging, ponti, blocchi e posizionamento di rinforzi.
- Configura le aperture, i dettagli, le posizioni dei fori di servizio e altro ancora.
- Listelli a distribuzione automatica, telaio secondario e copertura.
- Revisiona liberamente il tuo modello selezionando gli elementi e le proprietà che desideri modificare.
- Trova conflitti strutturali e ingegneristici, taglia e genera le aperture secondo regole predefinite.
- Generazione con un clic di disegni esecutivi e distinte di taglio.
- Visualizzazioni in tempo reale, ordinamento e dimensionamento automatici.
- Esportazione opzionale su qualsiasi macchina CNC e linea di produzione CAD / CAM, come WEINMANN, Randek, ecc.
- I telai delle coperture ed i disegni esecutivi, si aggiornano e si adattano in base a eventuali modifiche.
- Esegui analisi strutturali senza uscire da Revit ed esporta i telai in legno in un software di analisi esterno in qualsiasi fase del processo di progettazione.
- Compatibile con Autodesk® Revit® 2021, 2020, 2019.
Roof panel layout
Roof Panel Layout automatizza la progettazione del layout dei pannelli per coperture architettoniche. In base a regole predefinite disegna linee simboliche che indicano la forma e la posizione dei pannelli futuri. Quindi crea i pannelli della copertura in Revit®.
- Le funzioni di Roof Panel Layout consentono di comprendere meglio come verrà suddiviso una copertura. L'utente può controllare ogni linea di divisione e può predefinire regole per automatizzare il processo di divisione.

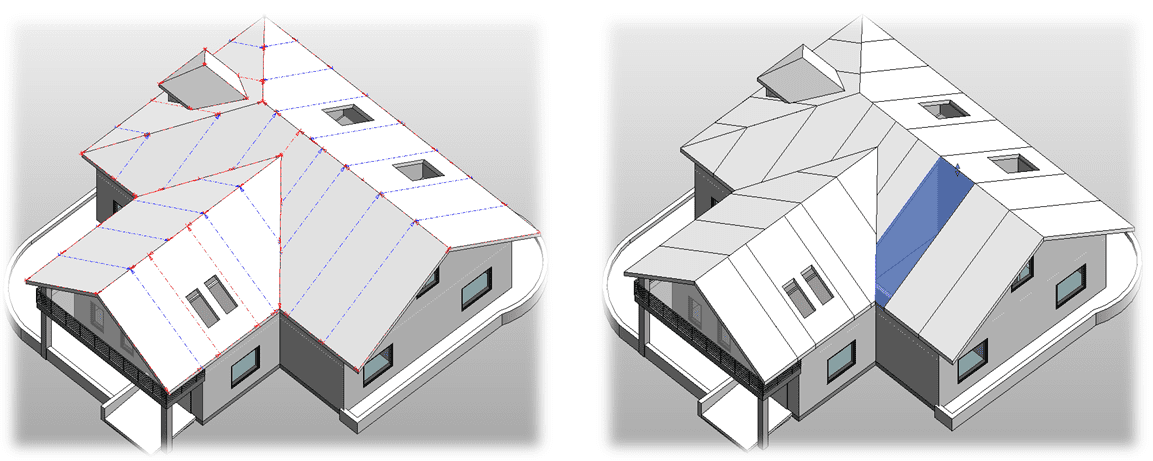

- Inizialmente una copertura architettonica può essere suddivisa in partizioni grossolane o regioni. Le regioni possono essere create automaticamente in base alle estremità dei colmi del tetto e alle estremità inferiori dei travetti a valle, nonché alle finestre e alle aperture generiche o di sistema con distanze predefinite.
- Le regioni possono essere suddivise in pannelli utilizzando una spaziatura predefinita.
- I pannelli possono essere allineati e modificati per un singolo lato o regione del tetto e inoltre divisi.
- Una varietà di funzioni di divisione automatizzata facilita l'ottenimento del risultato necessario. I pannelli possono essere divisi a metà in vari modi: per spaziatura massima, dal centro a entrambe le estremità, al centro e ad entrambe le estremità, dall'estremità selezionata inizialmente o da entrambe le estremità.
- Se necessario, è possibile unire regioni o pannelli selezionati.
- Crea singoli pannelli per il lato del tetto selezionato o per l'intero tetto.
- I pannelli del tetto intero possono essere successivamente portati a una nuova fase tramite le loro proprietà per un migliore filtraggio e programmazione.
Ideale per:
- Ingegneri strutturisti Facile pannellatura del tetto basata sulla geometria architettonica del tetto.
- Progettisti e produttori di tetti prefabbricati Il layout del pannello del tetto crea pannelli prefabbricati in base alle regole specificate dall'utente.
Funzionalità potenti:
EFFICIENZA
- Divide automaticamente una copertura architettonica in partizioni grossolane/regioni, identificando e utilizzando le estremità dei colmi del tetto e le estremità inferiori delle travi di valle, nonché le finestre e le aperture generiche o di sistema.
- Divide un lato del tetto selezionato o l'intero tetto in pannelli, in base ad una spaziatura e un metodo di layout predefiniti.
- Crea singoli segmenti di tetto in base al layout del pannello.
FLESSIBILITÀ
- Aggiorna i pannelli per modifiche al tetto architettonico.
- Rende semplice il controllo, l'allineamento, la modifica o la divisione aggiuntiva dei pannelli.
INTERAZIONE
- I pannelli del tetto esistenti possono essere intelaiati utilizzando Wood Framing Roof + o Metal Framing Roof +.
Benefici:
- Incredibilmente veloce. Il layout dei pannelli del tetto consente di creare automaticamente singoli pannelli del tetto per qualsiasi forma di tetto architettonico.
- Risparmia centinaia di ore per progetto. Senza questa soluzione, gli utenti di Revit® avrebbero bisogno di disegnare i singoli pannelli manualmente, uno per uno, e di rivederli ogni volta che cambia la pendenza e la forma del tetto.
- Aggiornamenti senza sforzo. Se sono presenti modifiche in un tetto, l'utente deve solo selezionare "Update Panel Layout" (Aggiorna layout pannello) per qualsiasi segmento di tetto scelto o per l'intero tetto.
- Facile da usare.
Truss +
- Crea sistemi di tralicci completi in una volta sola con la griglia 3D configurabile (sfuggendo alla natura limitata e dispendiosa in termini di tempo dell'inserimento della famiglia di tralicci Revit standard).
- Valuta facilmente le opzioni, come le travature in legno, in termini economici, strutturali o sistemici, per prendere le decisioni migliori.
- Crea nuove famiglie di tralicci parametriche dalla forma univoca, basate su linee del modello e coperture per un utilizzo immediato nei tuoi progetti.
- Rivedi liberamente il tuo modello Revit; aggiorna e adatta i sistemi di tralicci.
- Ottieni valutazioni e viste in tempo reale, crea automaticamente tavole degli elementi e distinte di taglio, ed esporta facilmente su macchine CNC.
Wood Framing Roof+
Wood Framing Roof + consente di creare rapidamente sistemi di travi completi per coperture con struttura in legno di qualsiasi forma o complessità nei modelli Revit®. Le funzioni di intelaiatura personalizzata e la versatile generazione di programmi accelerano ulteriormente il flusso di lavoro BIM. Niente più stesura: progetta e decidi. Ma non finisce quì! Le potenti funzionalità semplificano la creazione di travetti, listelli, compluvi, tavolati e altro ancora. Il software crea in automatico i disegni esecutivi, incluse le suddivisioni, l'etichettatura, la quotatura e la pianificazione di tutti i telai.
Pannelli e telai per coperture prefabbricate in legno / acciaio in Revit (1:25 min.)

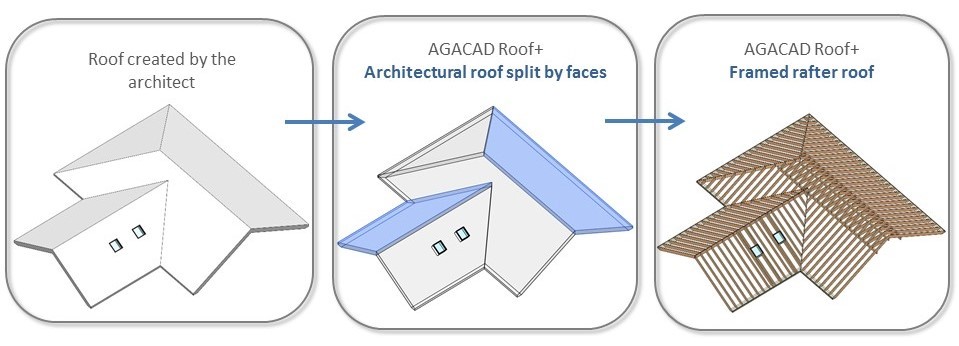

Possibile flusso di lavoro:
- Crea le tue regole e i tuoi modelli, e usali per creare intelaiature dettagliate per coperture in legno multistrato nel tuo modello Revit.
- Intelaia coperture di grandi dimensioni 10 volte più velocemente rispetto alle normali funzionalità di Revit.
- Controlla travetti, travetti di bordo, nogging, ponti, blocchi e posizionamento di rinforzi.
- Configura le aperture, i dettagli, le posizioni dei fori di servizio e altro ancora.
- Distribuzione automatica di listelli, telaio secondario e copertura.
- Revisiona liberamente il tuo modello Revit semplicemente selezionando gli elementi e le proprietà che desideri modificare.
- Genera disegni esecutivi e distinte di taglio con un solo clic. Visualizza in tempo reale, oltre a ordinare e quotare automaticamente.
- Esportazione opzionale su qualsiasi macchina CNC e linea di produzione CAD / CAM , come WEINMANN, Randek, ecc.
Modelli di telaio in legno BIM e flusso di dati per linee di produzione CAD / CAM automatizzate in Revit (9.03 min.)
- I telai della copertura e i disegni esecutivi si aggiornano e si adattano in base alle modifiche apportate.
- Esegui analisi strutturali senza uscire da Revit o esporta i tuoi telai in legno su un software esterno per l'analisi in qualsiasi fase del processo di progettazione.
Struttura delle travi
Possibile Flusso di Lavoro:
Intelaiatura automatica di travi in legno e acciaio in Revit (inglese - 36:26 min.)
Benefici:
Incredibilmente Veloce: Wood Framing Roof + è progettato per un rapido sviluppo del progetto. Possiede capacità di intelaiatura della copertura standardizzate e automatizzate e che, insieme alla generazione di disegni esecutivi, consente agli utenti di saltare alcuni passaggi principali nella progettazione degli edifici.
Disegni esecutivi in movimento: I disegni vengono prodotti quasi contemporaneamente mentre intelai il tuo primo pannello della copertura. È così facile creare modelli che l'utente potrebbe dimenticare questo processo. Quindi, non dimenticare di controllare se alla fine è tutto in ordine, modifica alcuni dettagli e sei pronto per consegnare il tuo progetto!
Aggiornamenti facili: Se sono state apportate modifiche alla copertura, l'utente deve solo aggiornare il telaio del segmento di copertura selezionato.
Ideale per:
Ingeneri strutturisti |
Intelaiatura della copertura facile e professionale basata sulla geometria architettonica. |
Progettisti e produttori di coperture prefabbricate e/o elementi portanti |
Crea telai per coperture prefabbricate e/o con travetti che soddisfano le regole specifiche dell'utente/azienda |
Architetti |
Realizza una copertura di vero design e usala nella presentazione del modello. |
EFFICIENZA:
- Possibilità di realizzare istantaneamente pannelli prefabbricati in legno per coperture e / o sistemi di travetti di qualsiasi forma e complessità.

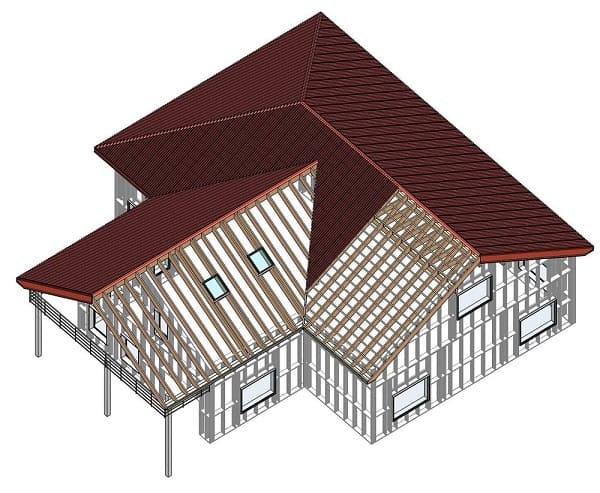

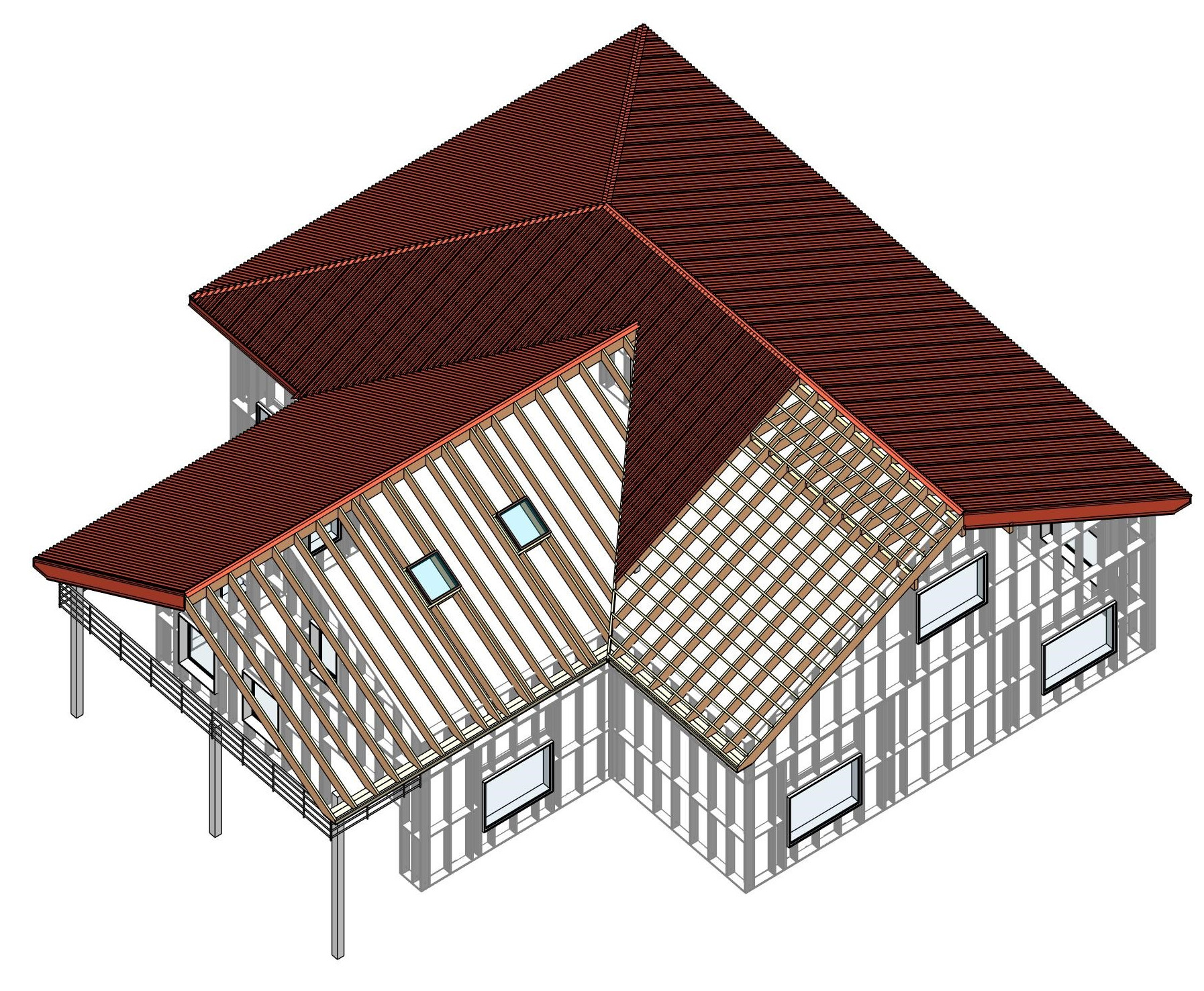

- Modellazione automatica di strutture per coperture in legno, inclusi travetti, listelli, ecc.
- Completamente scalabile: questo software può essere utilizzato su qualsiasi struttura sia semplice che complessa, o anche una forma irregolare della copertura.
- I tipi di telaio sono liberamente collegati ai tipi di copertura.
- Intelaiatura complessa della copertura multistrato: è possibile aggiungere un numero illimitato di strati.
- Dettagli automatizzati (clip di supporto, ganci, rinforzi della trave, fori di servizio, ecc.) su blocchi, travetti del bordo, ecc.
- I layout di rivestimento possono essere facilmente realizzati e divisi da travetti esistenti.
- Ordinamento automatico, etichettatura, quotatura e programmazione (inclusa la massa) di tutti i telai e layout di rivestimento.
- Aggiunta automatica di viste e pianificazioni dei disegni esecutivi in base al modello predefinito dall'utente.
GESTIONE:
- Trasferisci facilmente gli elementi del telaio tra gli stessi gruppi o pannelli della copertura identici. Definisci semplicemente quali elementi devono essere interessati: tutti i pannelli della copertura dello stesso gruppo di modelli, del gruppo di modelli di istanza o del pannello della copertura selezionato devono essere univoci nell'edificio.
- Aggiorna i telai in base alle modifiche architettoniche della copertura.
- Allinea i travetti attraverso i segmenti della copertura e tra coperture e solai o pareti.
- Modifica il telaio della copertura in qualsiasi momento e lo integra con componenti aggiuntivi.
- Modifica e aumenta la tua libreria con i principali tipi di strutture per coperture.
- Personalizza completamente tutti i modelli e le regole. Salva le configurazioni di telaio, rivestimenti, e disegni esecutivi per i tuoi progetti futuri e condividile con i membri del tuo team.
INTERAZIONE:
- Le coperture architettoniche possono essere suddivise in pannelli prefabbricati utilizzando Roof Panel Layout,che traccia delle linee simboliche secondo regole predefinite per indicare i pannelli futuri
- L'output CNC opzionale alle macchine per falegnameria e alle linee di produzione multi-pannello consente l'esportazione automatica dei dati del modello nella produzione.
Ecco quì alcuni brevi video di anteprima, che mostrano quello che può fare l'applicativo Wood Framing Roof!
Intelaiare una copertura con travi in legno o acciaio in Revit (3:50 min.)
23 luglio 2020
Pannelli prefabbricati per coperture in Revit (3:44 min.)
20 luglio 2020
Utilizzare l'applicativo Roof Panel Layout per generare layout di pannelli e regioni.

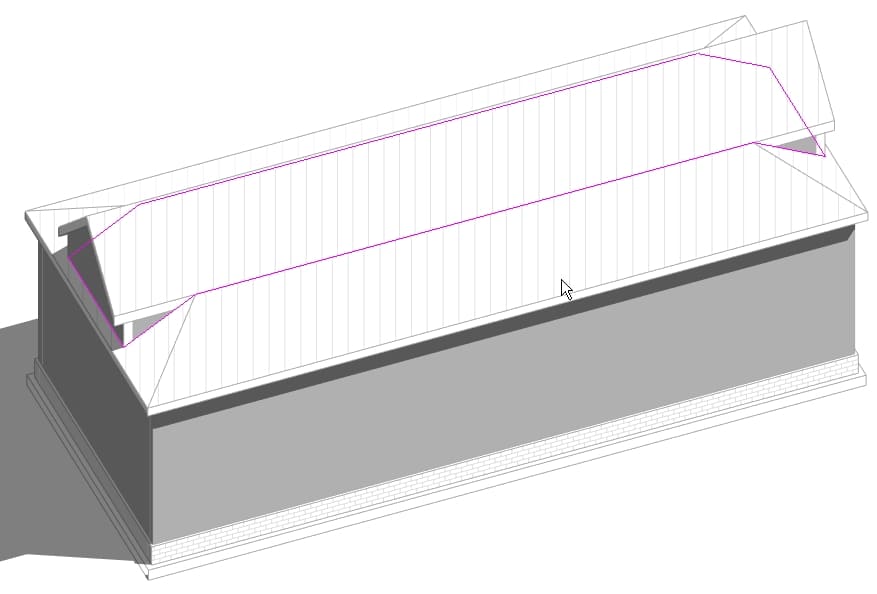

- Le linee di layout del pannello possono essere unite o divise in base al layout desiderato.
- Inserisci tutte le travi di colmo.
- Selezionare il pannello della copertura e utilizzare la funzione del telaio di copertura per generare i telai principali. I telai possono essere modificati in qualsiasi momento. Il bridging può essere allineato.
- Inserire le traversine a valle.
- Selezionare i pannelli della copertura e le parti divise per generare strati di rivestimento e isolamento.
- Cambia la visibilità di Revit per mostrare entrambi.
- Seleziona i pannelli della copertura e aggiungi la copertura. Le configurazioni della copertura possono essere modificate in qualsiasi momento.
- Aggiungi colmo di copertura.
- Gli elementi del telaio strutturale sono rappresentati da linee analitiche.
Utilizza Smart Dimension per generare quote per varie viste.
- Genera automaticamente i disegni esecutivi creando assiemi.
- Viste e fogli di disegno sono disponibili nella categoria Assiemi.
- Le viste vengono contrassegnate e quotate automaticamente.
- È possibile generare vari tipi di pianificazioni.
Per esportare i telai nel formato di file CNC, utilizzare CNC Exporter.
- Seleziona i fotogrammi per l'esportazione.
- Apri e controlla il file esportato nel visualizzatore di file CNC.
- I telai possono essere tagliati con precisione in base al modello Revit.
Wood Framing Roof+ con famiglie di Revit di esempio
Wood Framing Roof +, ti consente di modellare in modo efficiente telai di coperture in legno prefabbricati e strutture con travi in Revit. Ecco alcune interessanti funzionalità che troverai utili, in particolare nuove famiglie campione.
Questo webinar mostra come creare telai di coperture prefabbricate e strutture con travi in Revit. Mostra anche le famiglie campione facili da usare, che accelerano ed espandono le tue possibilità di creare strutture. (inglese - 40:09 min.)
22 luglio 2020
Ecco cosa è in grado di fare:
- Crea automaticamente i singoli pannelli della copertura in base a qualsiasi forma architettonica della copertura.
- Semplifica la pianificazione della disposizione dei pannelli di copertura, la suddivisione della copertura, e altro ancora.
- Imposta le configurazioni e gli standard per la creazione di strutture prefabbricate per telai e travetti.
- Genera automaticamente travi predefinite, dettagliate e multistrato in un attimo, utilizzando regole e modelli completamente personalizzabili
- Espandi le possibilità di intelaiatura utilizzando campioni di famiglie.

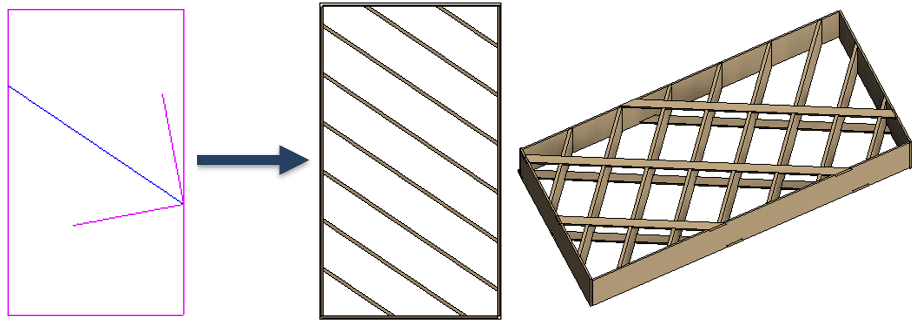

- Lavora con diverse forme della copertura allineando l'intera direzione dell'intelaiatura con la freccia dell'inclinazione della copertura.
- Prepara facilmente disegni esecutivi e distinte di taglio con tutte le viste richieste dove gli elementi vengono quotati, ordinati, etichettati, programmati e dove viene calcolata la massa.
Wood Framing e Disegni Esecutivi in Revit (inglese - 1:08:50 min.)
23 gennaio 2015
Argomenti principali:
• Realizzare telai di coperture in legno utilizzando travi comuni, colmi, traversine, trimmer, ecc.

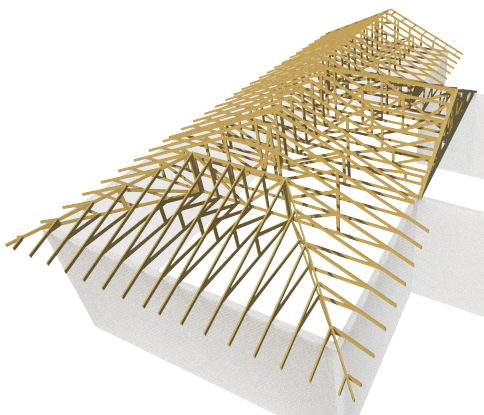

• Generare sistemi di tralicci in legno per la copertura.
• Realizzare con facilità telai per pareti in legno tra cui montanti, piastre, aperture, puntoni, controventi e altre strutture di supporto.
• Crea una casa in legno.
• Aggiornare i telai con impostazioni personalizzate.
• Rinumerare automaticamente i fotogrammi.
• Realizzare disegni esecutivi di capriate, telai delle pareti o travi separate.
• Esportare strutture e tralicci in legno in Autodesk® Revit®.
Come possono essere migliorati i processi di progettazione e produzione del tetto con l'automazione?
La progettazione della copertura in Revit®, sia in acciaio che in legno, pone ancora oggi alcune difficoltà. È un processo che richiede un'elevata precisione dal punto di vista della progettazione, del disegno e della produzione. Inoltre, gli errori possono facilmente penetrare nel progetto in qualsiasi fase; ma come possiamo garantire una navigazione fluida dalla fase di ideazione fino alla documentazione tecnica e alla produzione? La chiave di ogni progetto BIM o standalone è gettare solide fondamenta, ovvero produrre una geometria rigida utilizzando tecniche di modellazione adeguate e avere una conoscenza sufficiente delle funzionalità di Revit.
Nel caso della progettazione di una copertura, è importante modellarla in linea con le regole e i vincoli nativi di Revit. Ad esempio, modellare una copertura selezionando pareti già esistenti è il modo migliore (se possibile, a volte non lo è). Revit consente di selezionare più volte tutti i muri collegati e di generare con pochi clic un intero tetto. Prestare attenzione al livello su cui verrà generata la copertura è tuttavia fondamentale. Inoltre, la manipolazione dell'offset di base dal parametro "level" consentirà di compensare la giunzione della copertura e della parete per lasciare spazio al telaio strutturale. Una volta che la copertura viene modellata correttamente ed è in posizione, è possibile iniziare a produrre la struttura della copertura e ulteriori strati di impermeabilizzazione e rivestimento.
La progettazione di tralicci può essere altrettanto difficile. Famiglie e tutti i tipi di parametri devono essere impostati prima ancora di posizionare un traliccio. Utilizzando Truss + di AGACAD, è possibile generare griglie reticolari per un tipo di tetto semplice o complesso. I sistemi di griglia possono essere modificati, possono essere automatizzati i tralicci risparmiando una notevole quantità di tempo.
Tipi comuni di coperture e loro modellazione in Autodesk Revit®
Utilizzo del comando “Roof by Footprint” (Tetto da perimetro)
La progettazione di coperture in Revit® può porre alcune difficoltà, in particolare per tutti quegli utenti che hanno meno familiarità con gli strumenti di modellazione della copertura. Creare la geometria e le dimensioni esatte della copertura per una nuova costruzione o modellarne una esistente a determinate dimensioni non è sempre facile. Se seguiamo alcuni principi chiave, tuttavia, possiamo modellare molte coperture semplicemente utilizzando lo strumento "Roof by Footprint” (Tetto da perimetro) di Revit®. Per le forme dei profili di copertura più complesse, viene tipicamente utilizzato "Roof by Extrusion" (Tetto per estrusione). Altri modi per creare coperture sono le volumetrie 3D utilizzando lo strumento “Roof by face” (Tetto per faccia), che consente di ottenere una maggiore varietà di progetti di coperture complesse, e le masse sul posto o le famiglie di massa, che consente di progettare coperture irregolari e strutture in trazione del tetto. Per ora, ci concentreremo su alcuni dei tipi di tetto più comuni utilizzati per progetti residenziali, commerciali e industriali su piccola scala.

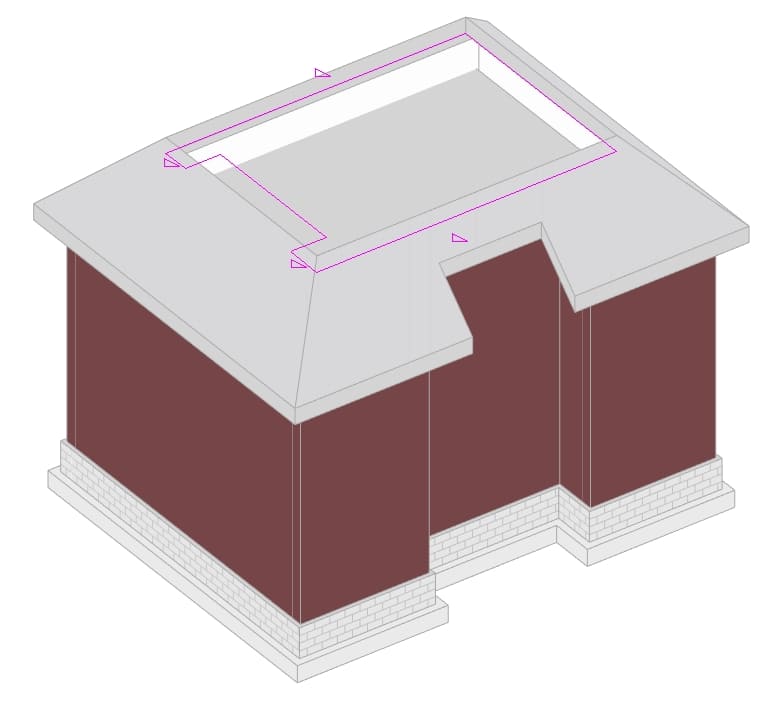

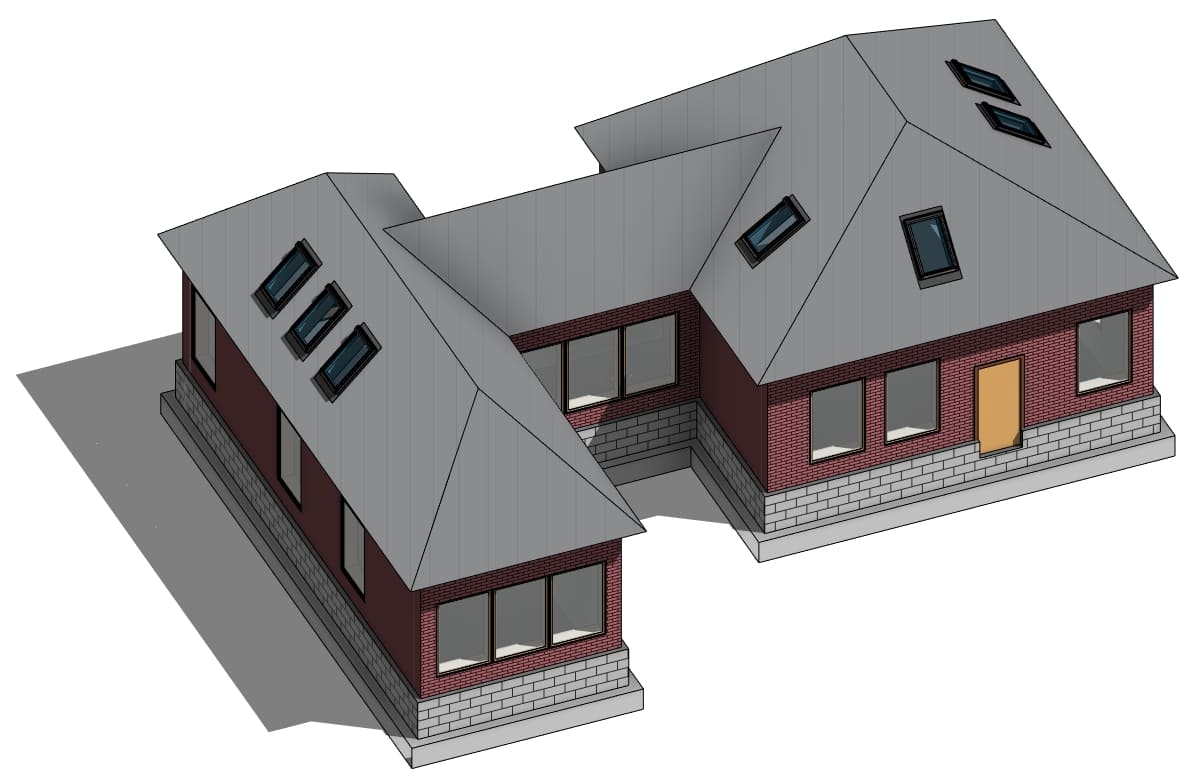

Per creare un semplice tetto a padiglione con lo strumento “Roof by Footprint” (Tetto da perimetro), seguire i passaggi seguenti.
1. Tieni pronti i livelli e i rispettivi muri perimetrali

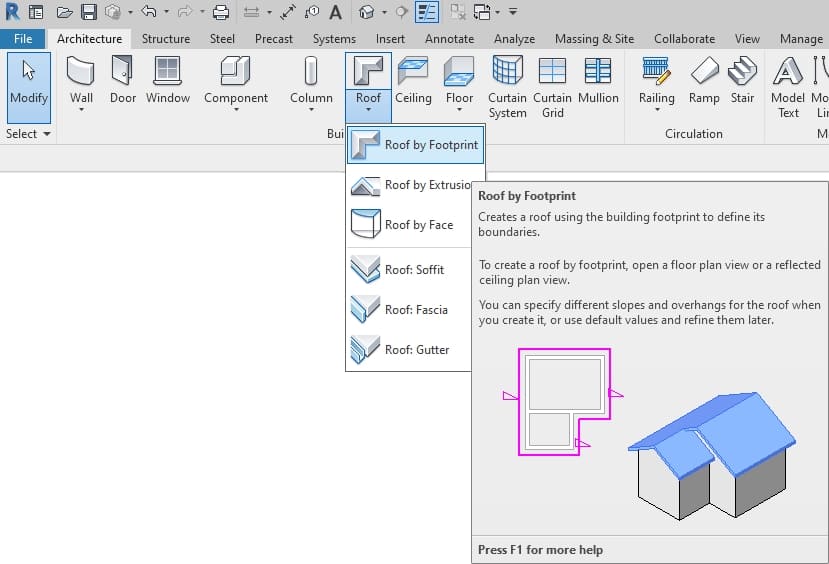

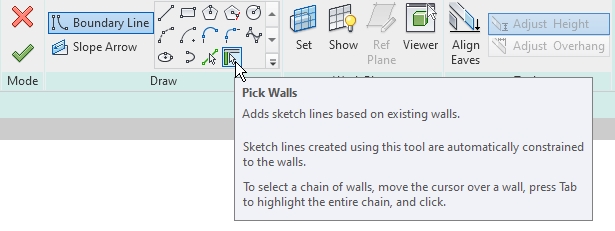

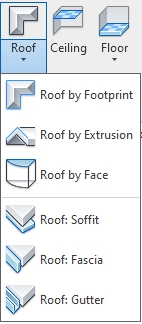

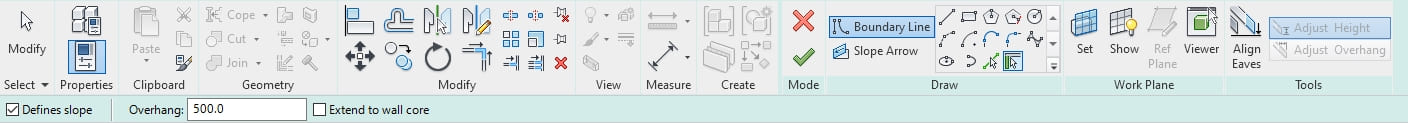

2. Nella scheda “Architecture” (Architettura) selezionare lo strumento “Roof” (Tetto) – “Roof by Footprint” (Tetto da perimetro) e scegliere il tipo di copertura desiderata.

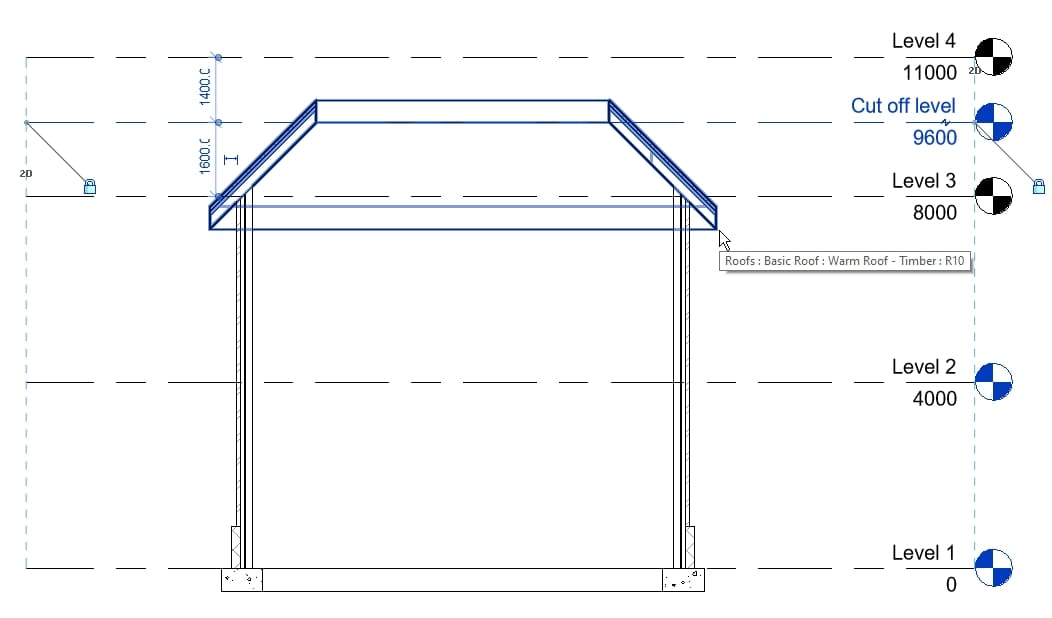

3. Scegli un livello rilevante per una faccia inferiore della copertura.

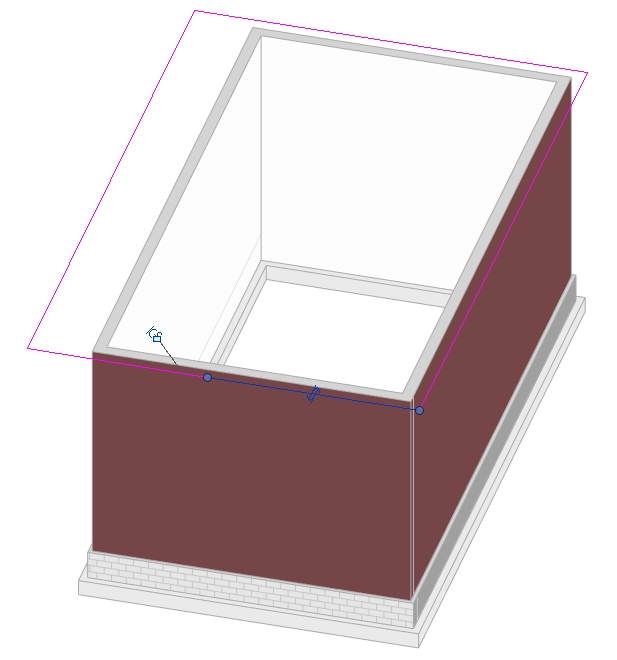

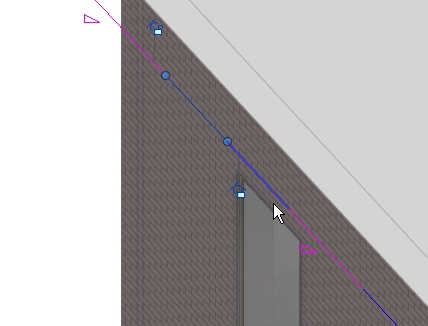

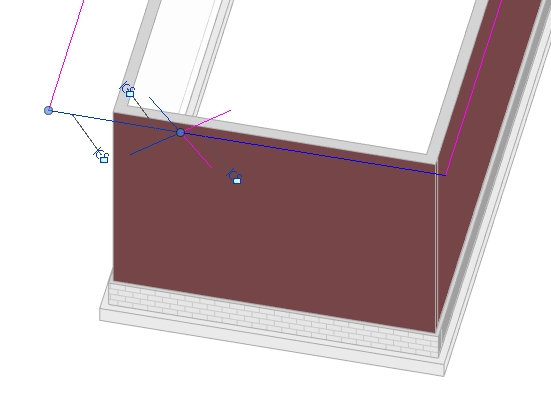

4. Utilizza gli strumenti “Pick walls” e passa il mouse su una parete: premere Tab per selezionare tutte le pareti perimetrali unite.

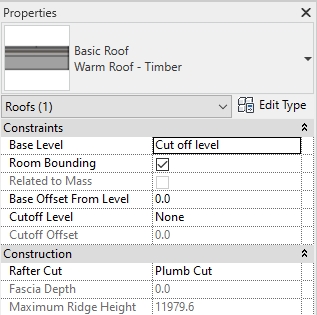

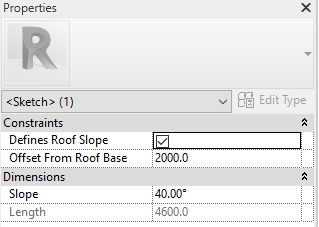

5. Definire i parametri della copertura come sporgenze, pendenze, offset dal livello, taglio del travetto.
6. Termina la copertura chiudendo l'editor della copertura.

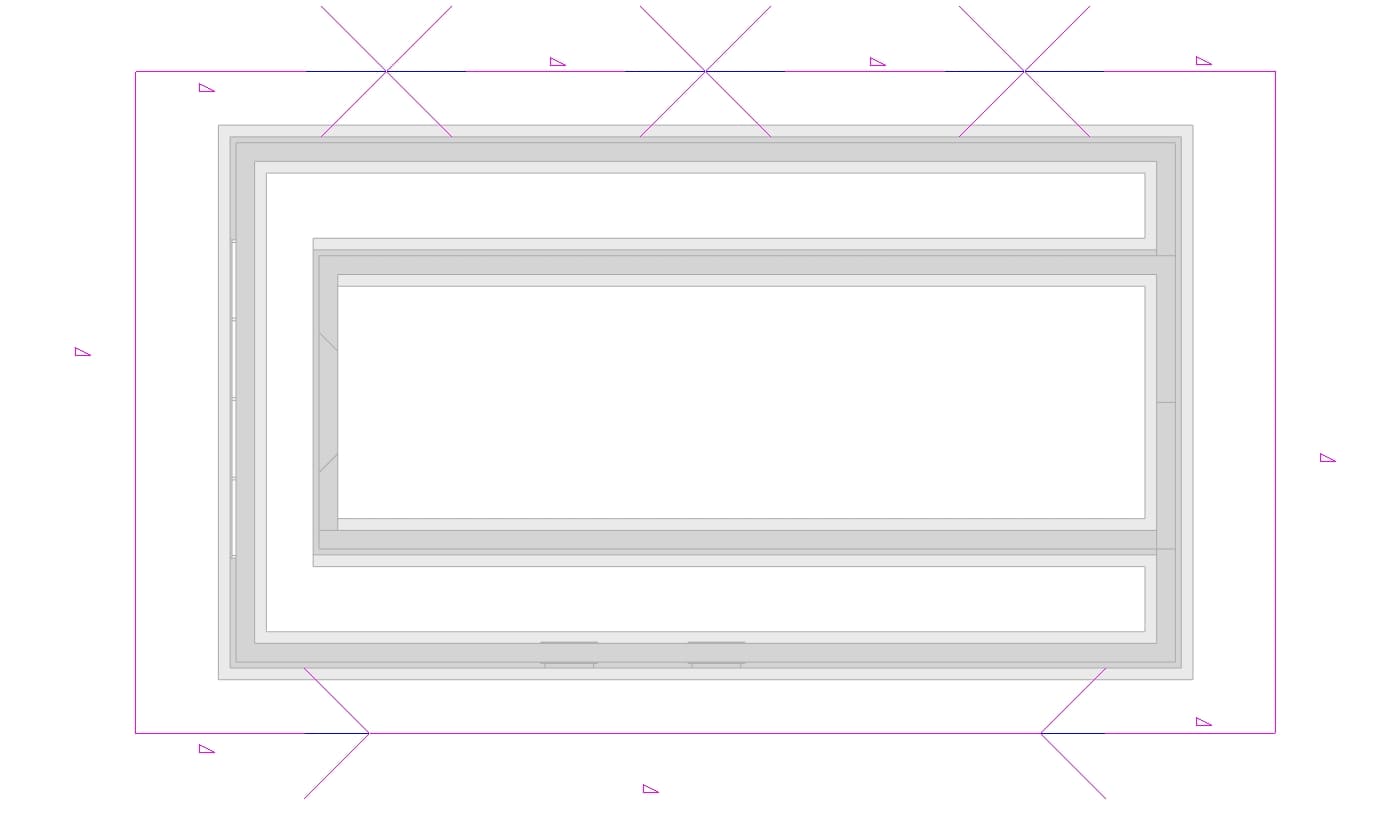

1. Utilizzare lo strumento per disegnare le pareti.
2. Ogni linea di confine può essere modificata singolarmente.

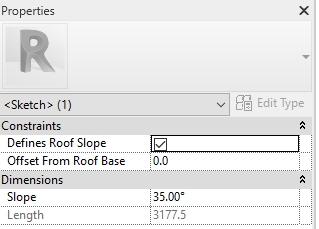

3. L'inclinazione della copertura è definita nei parametri.

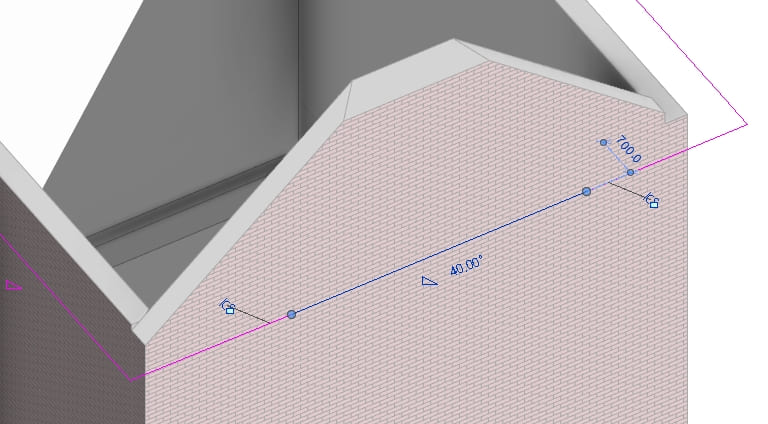

4. L'inclinazione della copertura può essere regolata utilizzando le maniglie.
5. È possibile aggiungere funzionalità aggiuntive.

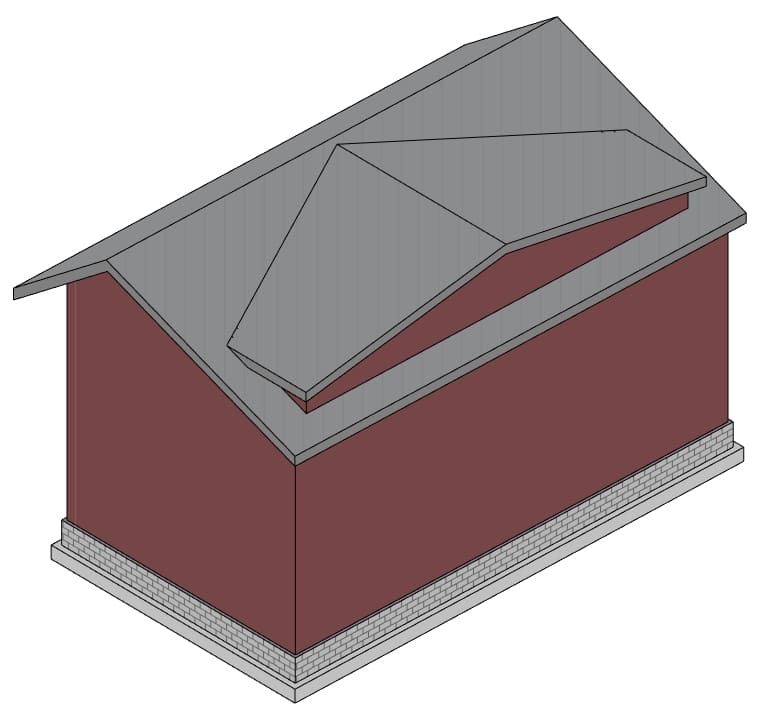

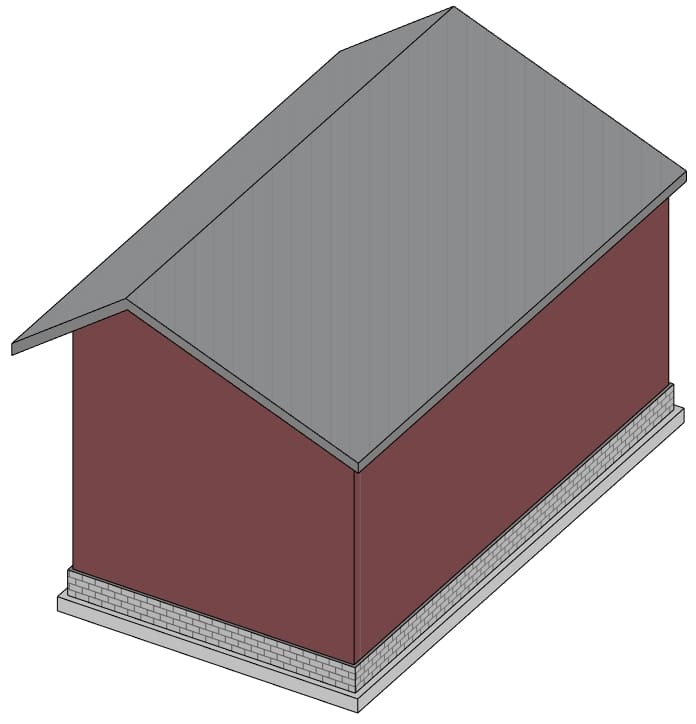

Per una diversa variazione di una copertura a padiglione, seguire gli stessi passaggi indicati sopra e regolare alcuni parametri come mostrato di seguito.

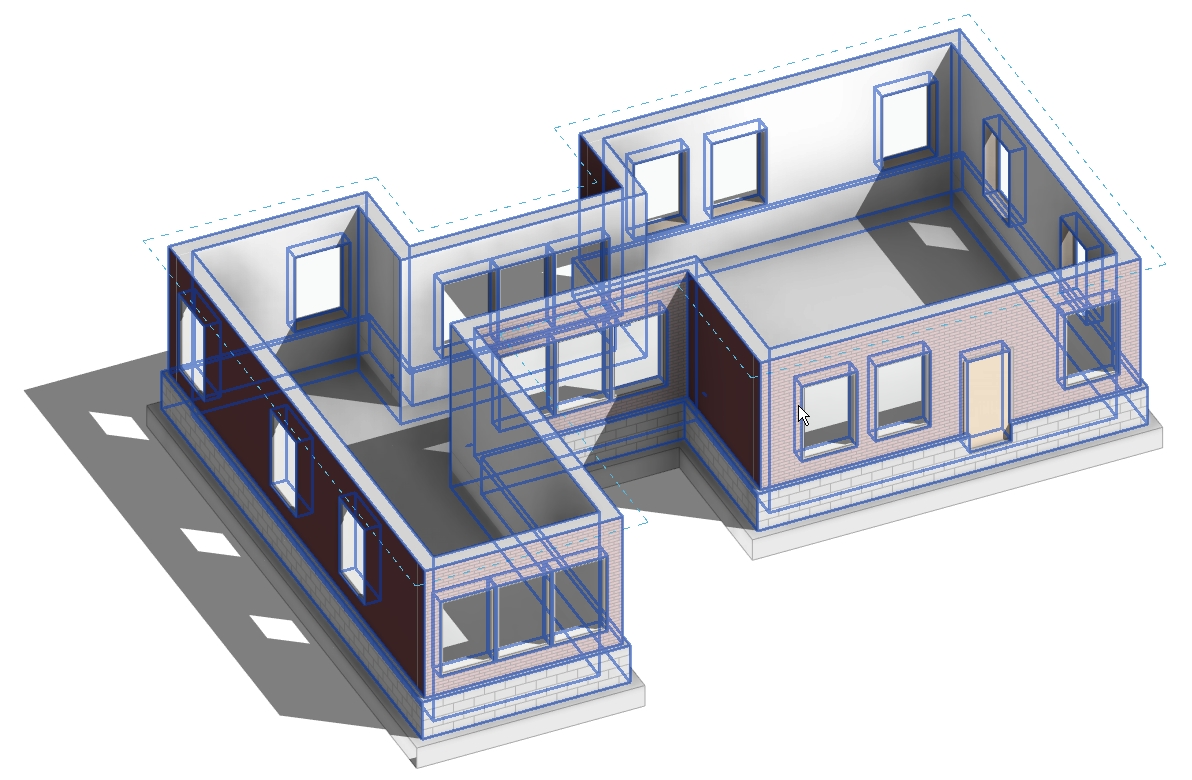

1. La forma della copertura può essere ulteriormente modificata.

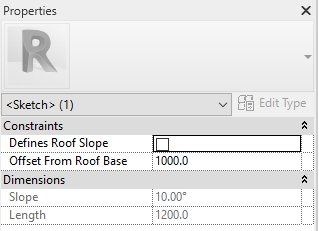

2. Definire le sporgenze e disattivare il parametro di inclinazione per le linee di confine della copertura a due falde.
3. La parete può essere fissata per seguire la linea di copertura.

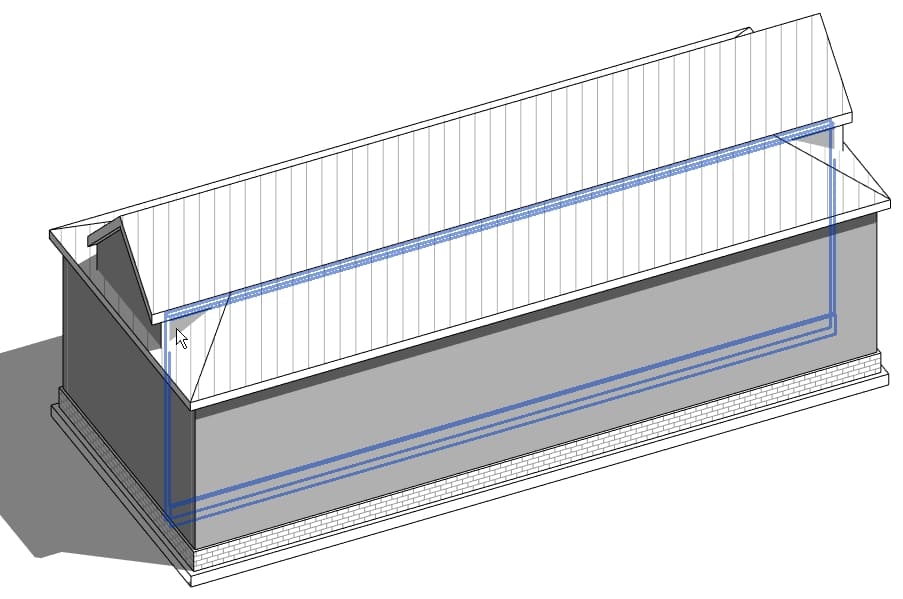

4. Selezionare più muri e utilizzare la funzione “Attach Top/Base” (Associa Parte Superiore/Base).

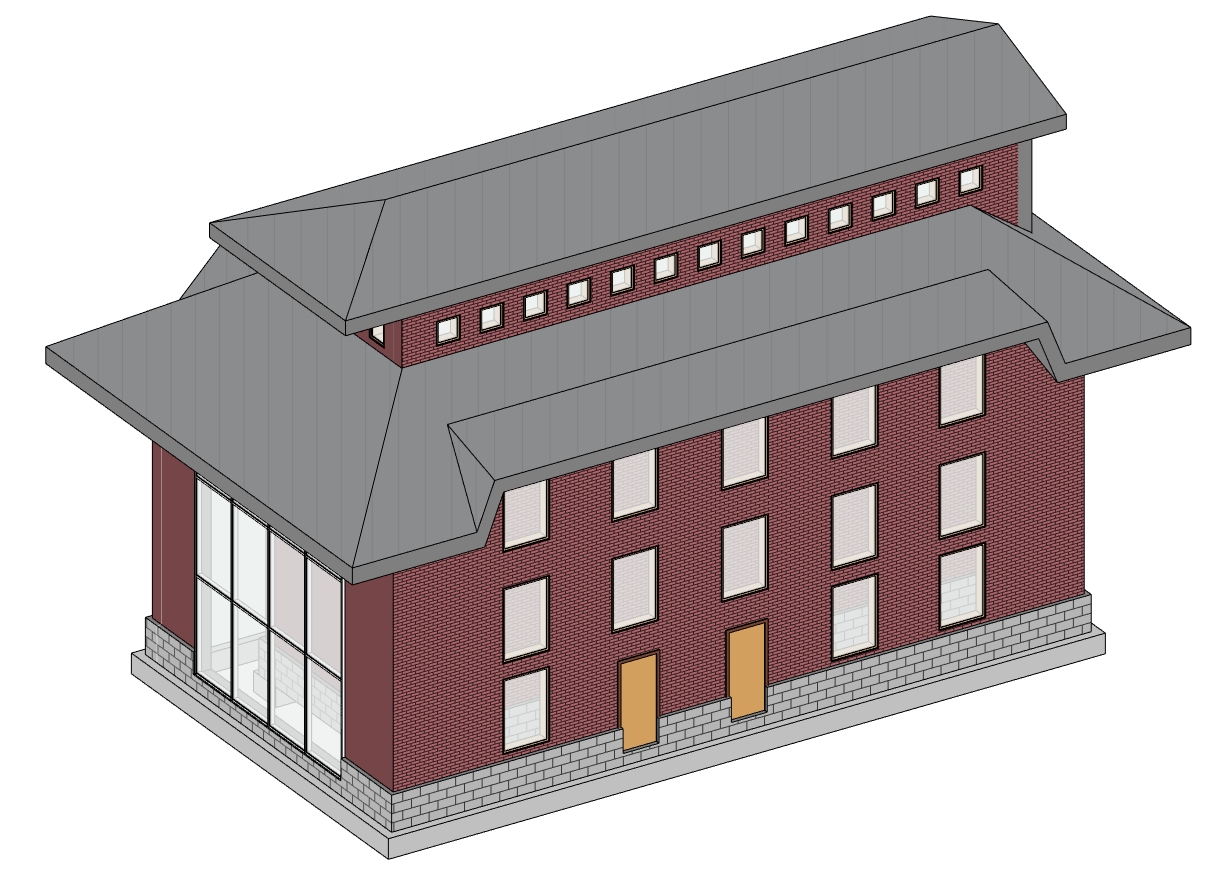

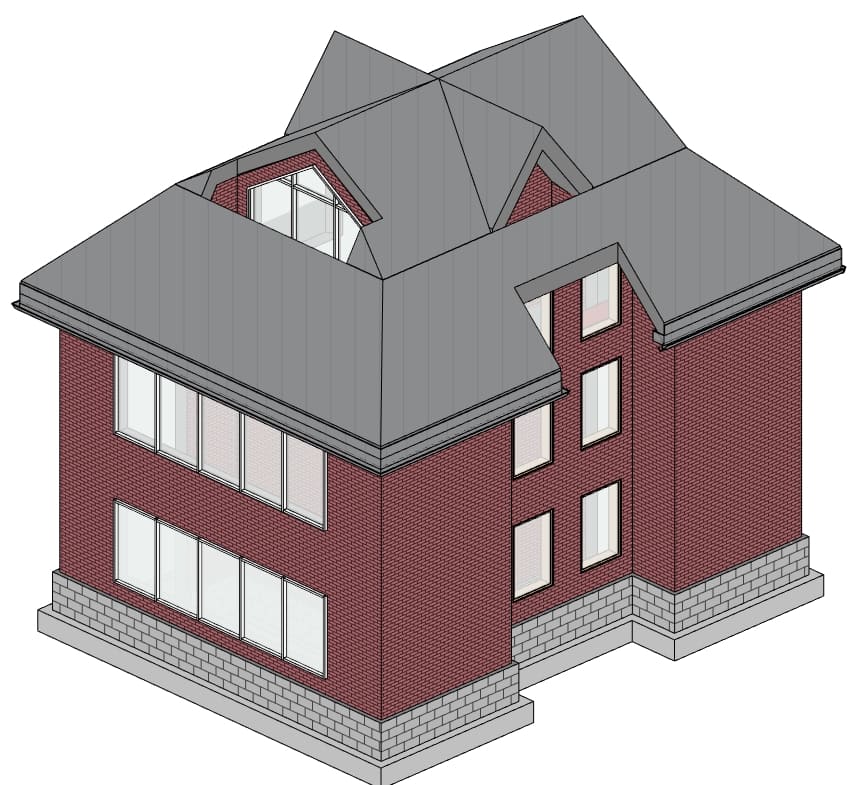

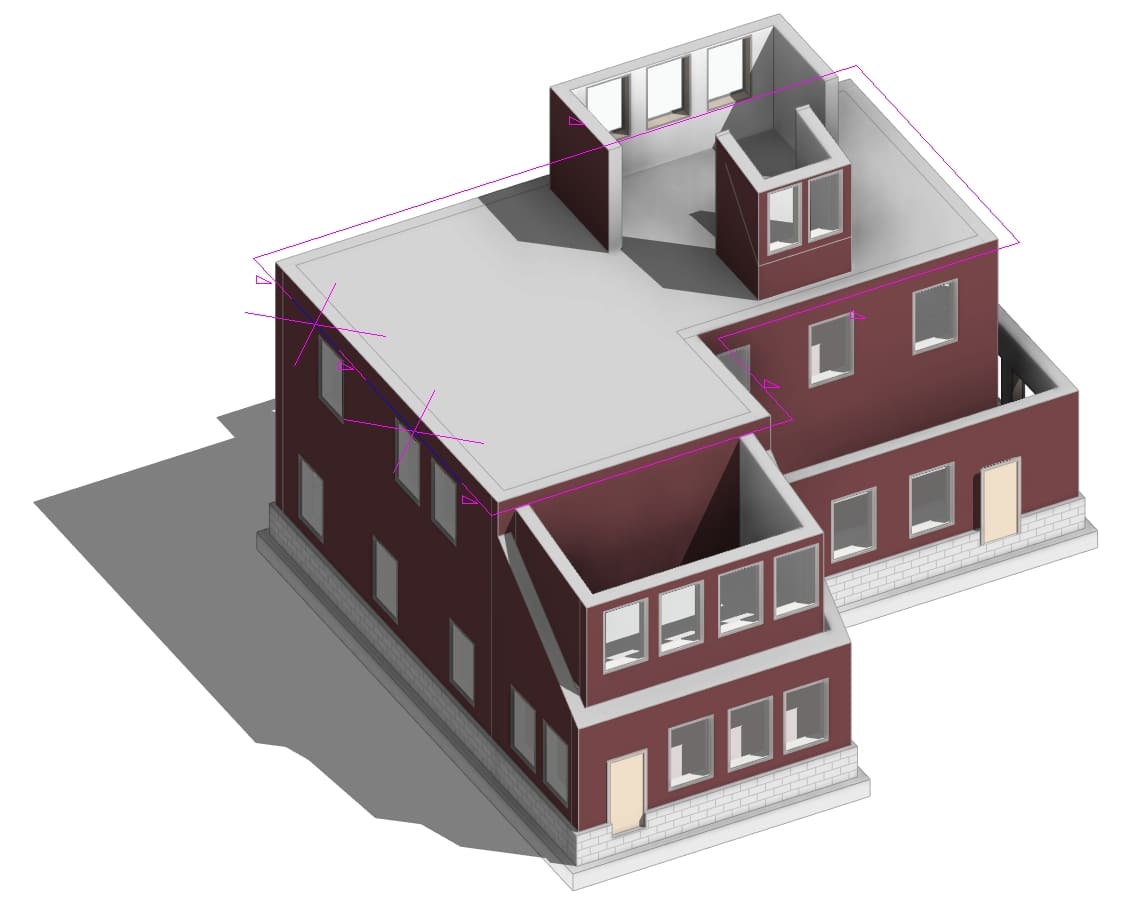

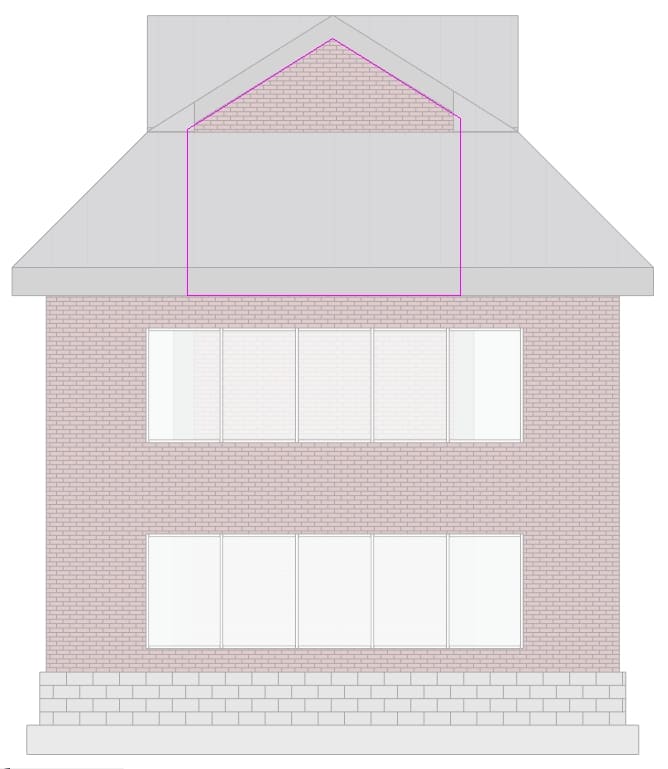

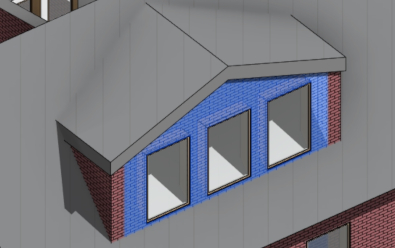

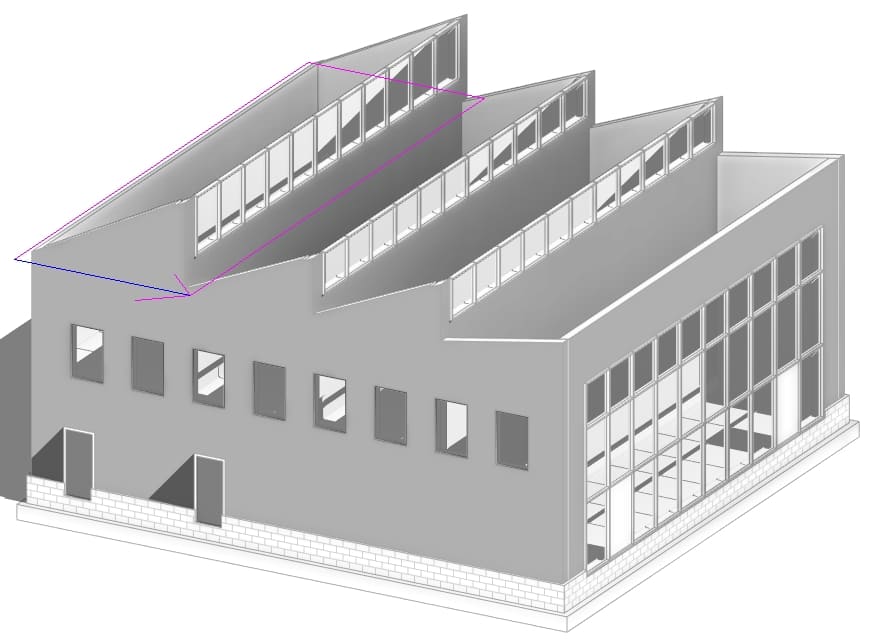

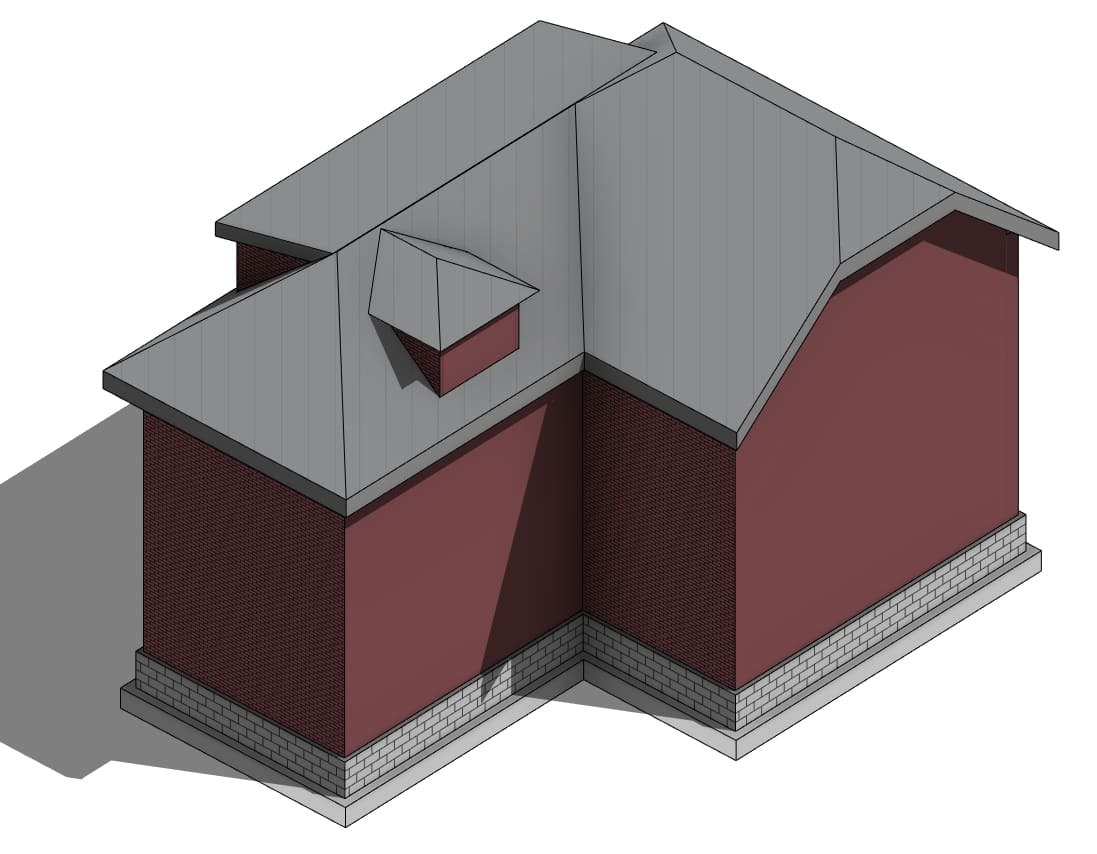

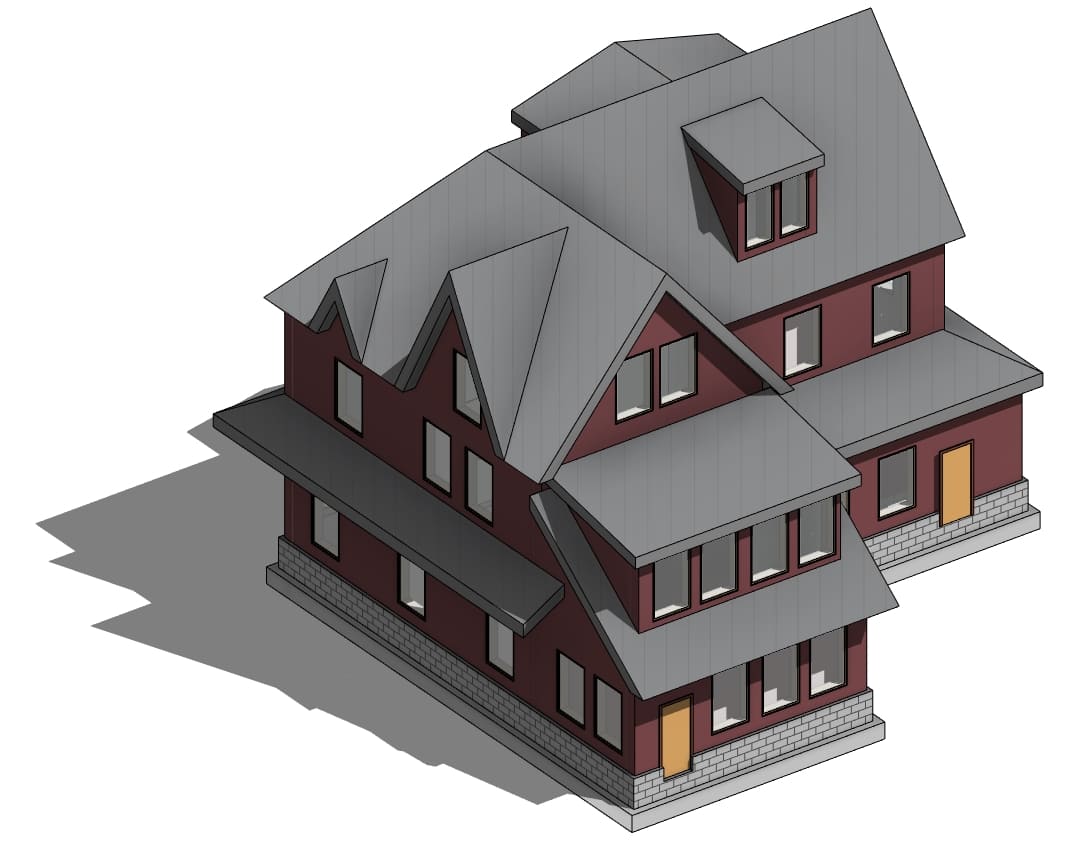

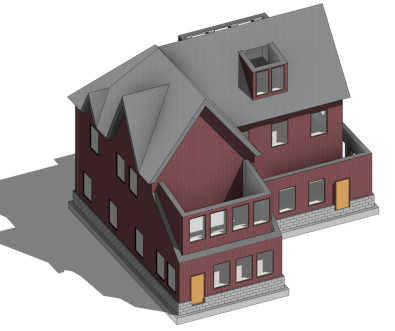

Nel prossimo esempio vedremo come abbaini, falde singole e a due falde possono essere modellati utilizzando la funzione "Roof by Footprint” (Tetto da perimetro). Per ottenere queste forme più complesse, ancora una volta, segui i passaggi indicati nel primo esempio e regola alcune impostazioni.

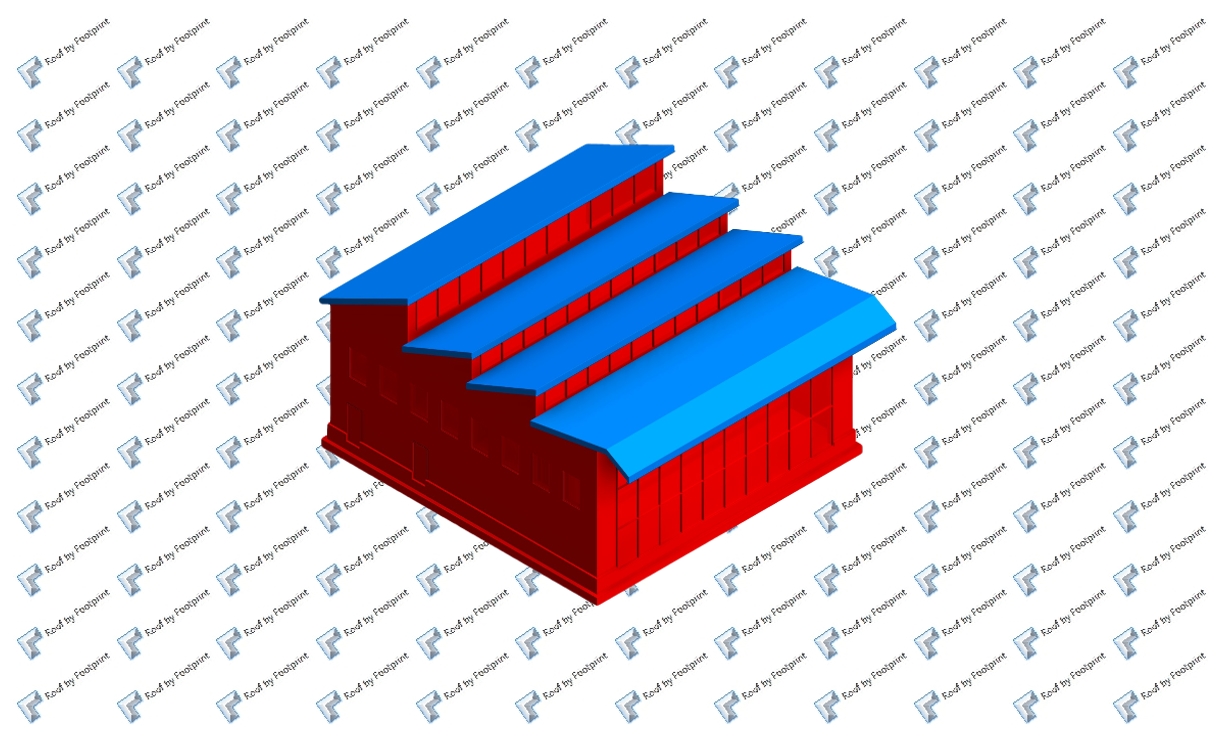

1. Le inclinazioni della copertura possono essere regolate manualmente utilizzando le grab handles.

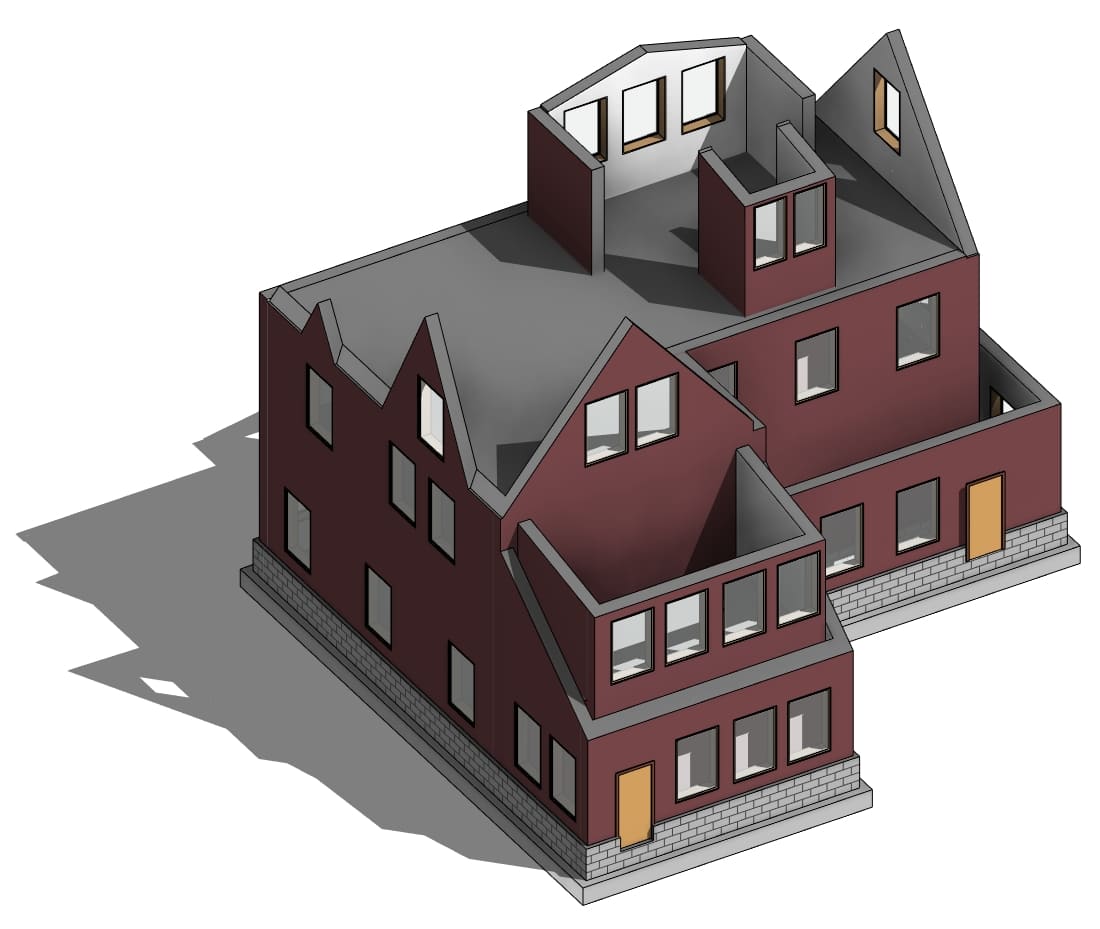

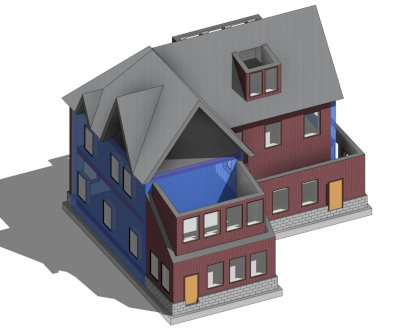

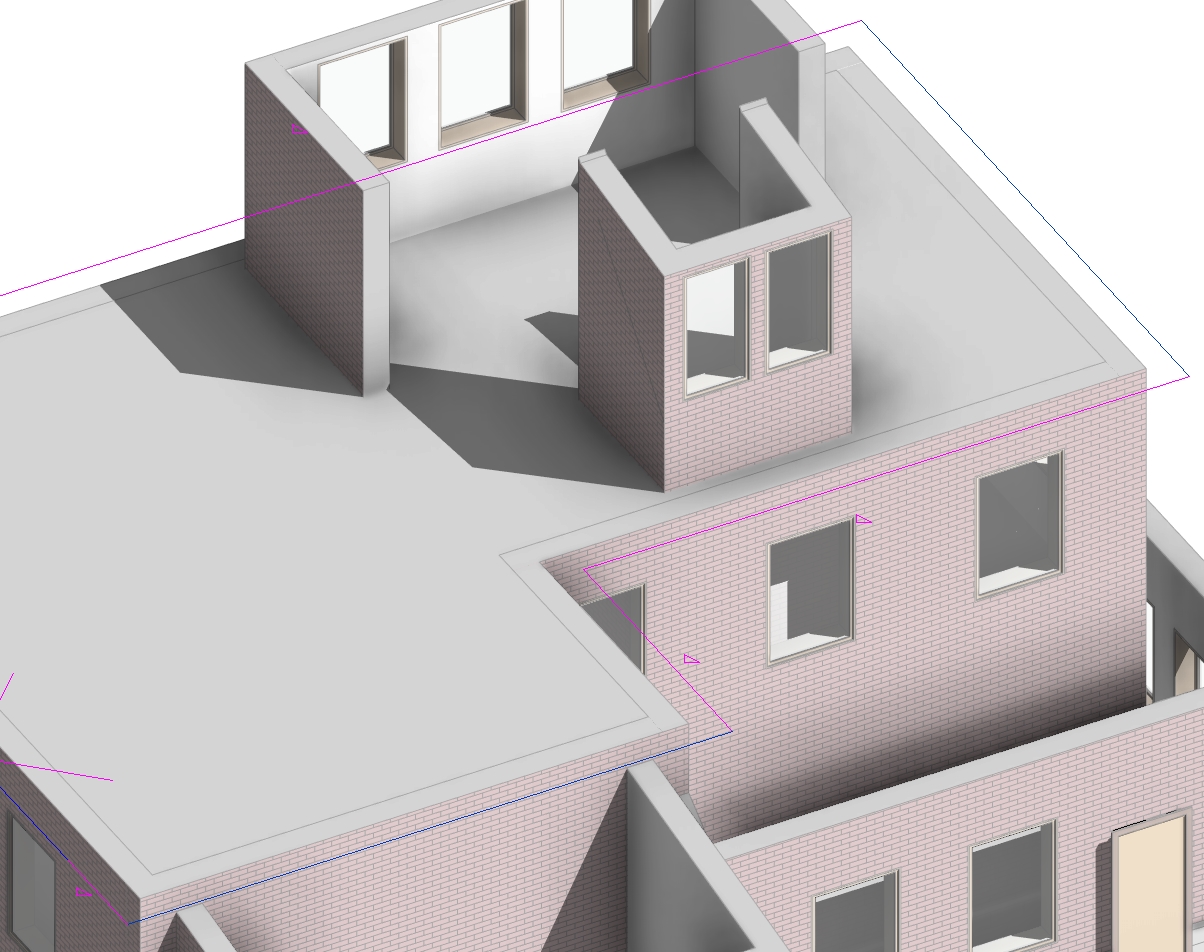

2. Preparare pareti e livelli per l'intero edificio.

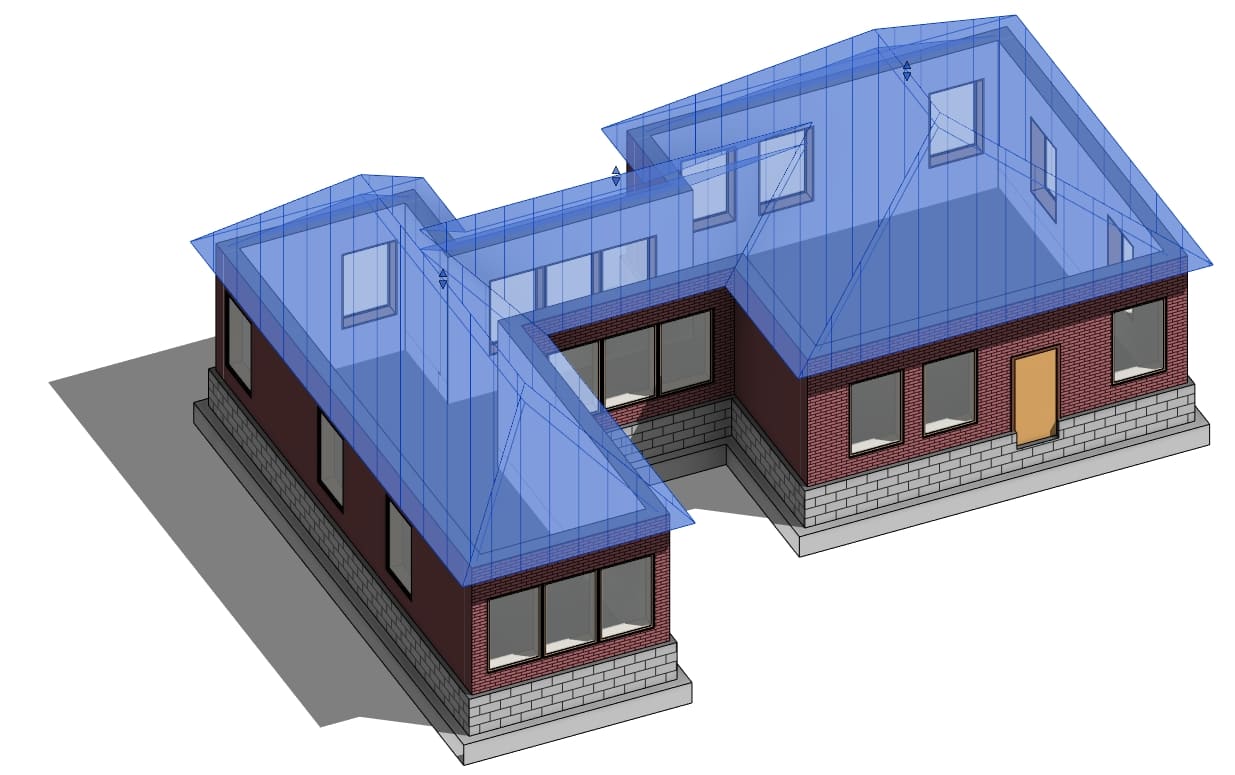

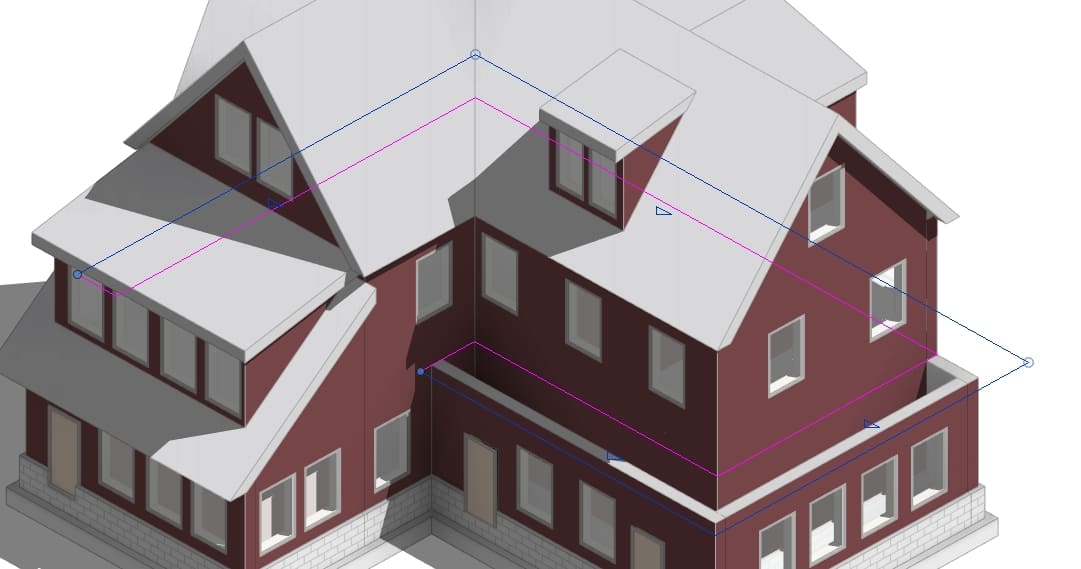

3. Aggiungere “Roof by Footprint” (tetto da perimetro) selezionando le pareti esterne.

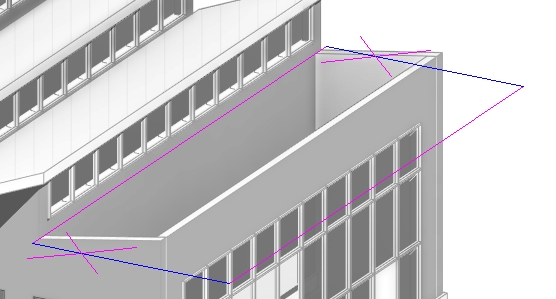

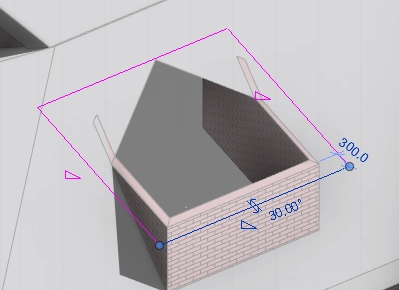

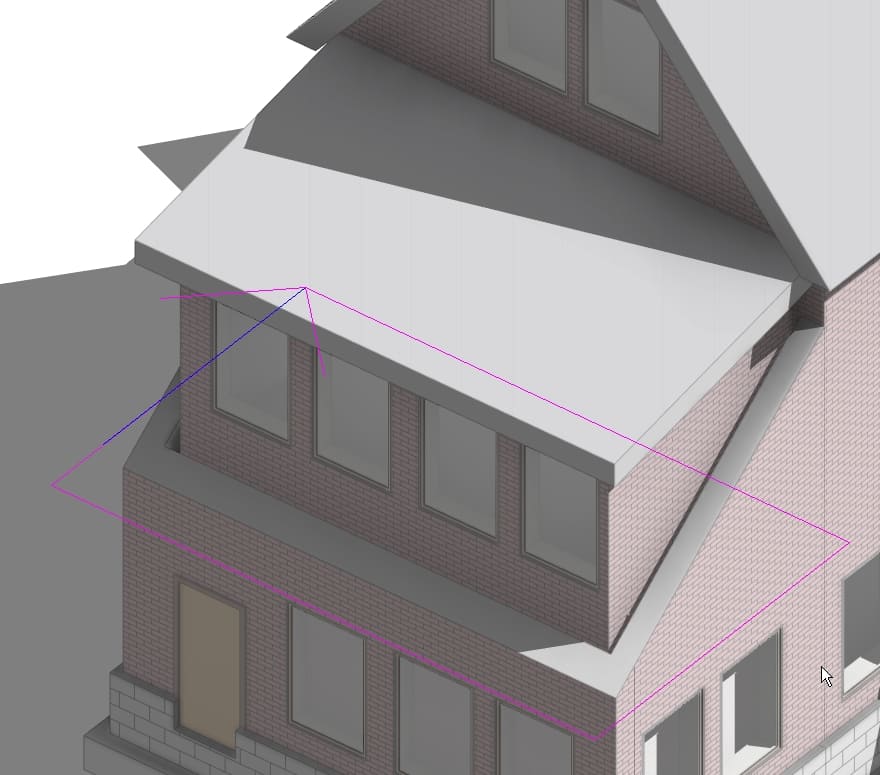

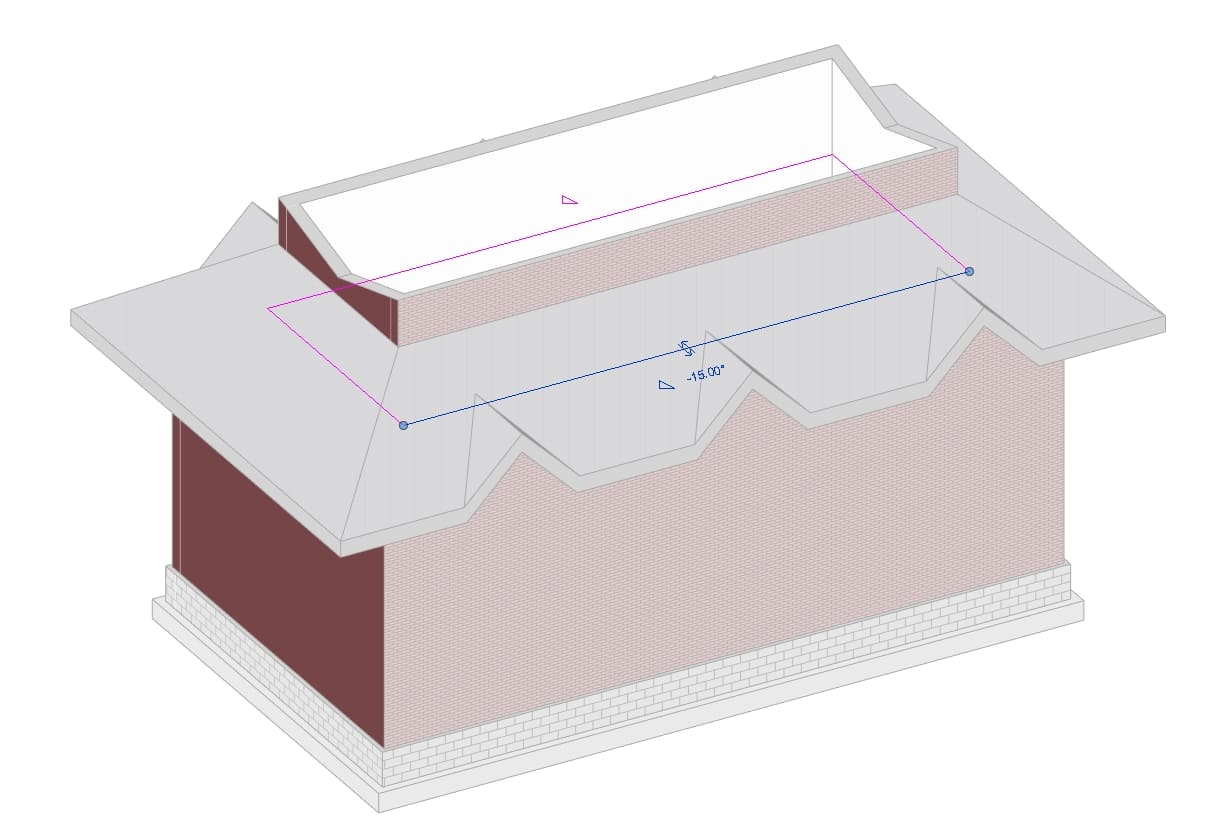

4. Per gli abbaini triangolari aggiungere una linea di confine per ogni pendenza dell'abbaino.

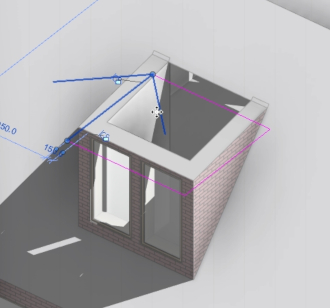

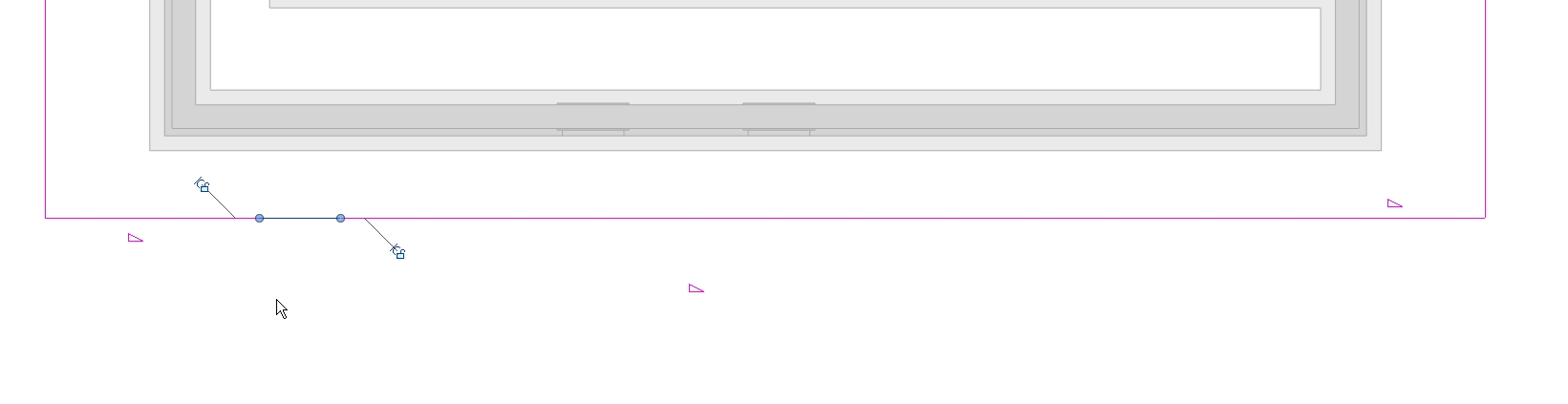

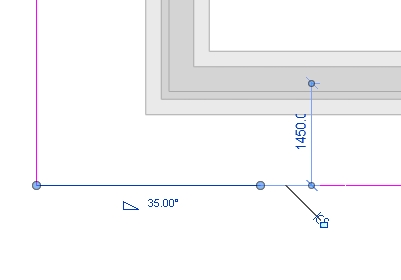

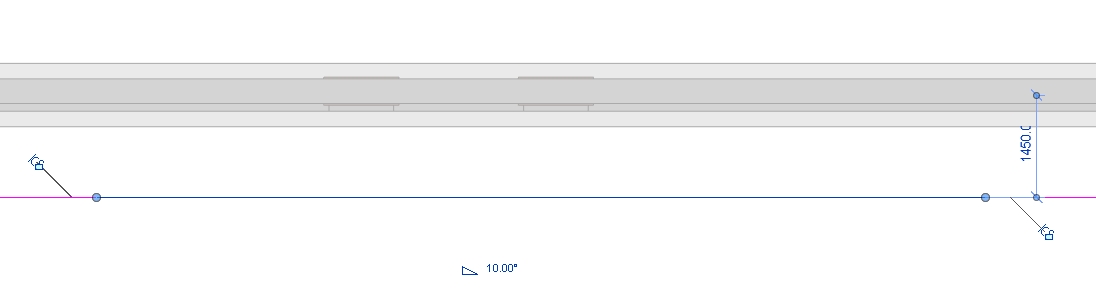

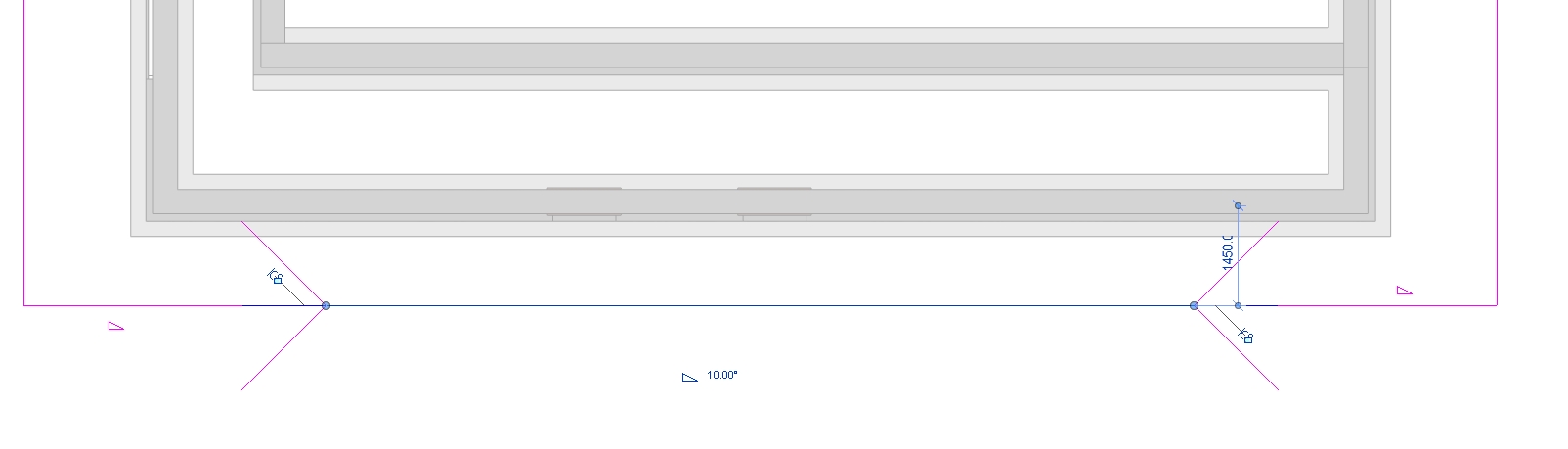

5. Aggiungere “Slope arrow” (freccia di inclinazione) per ciascuna linea di confine che punta l'una all'altra.

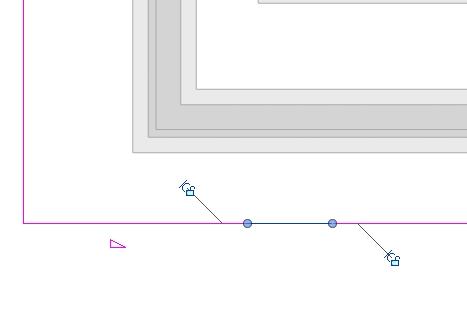

6. Utilizzare “Slope arrow” (freccia di inclinazione) dal set “Draw” (disegna).

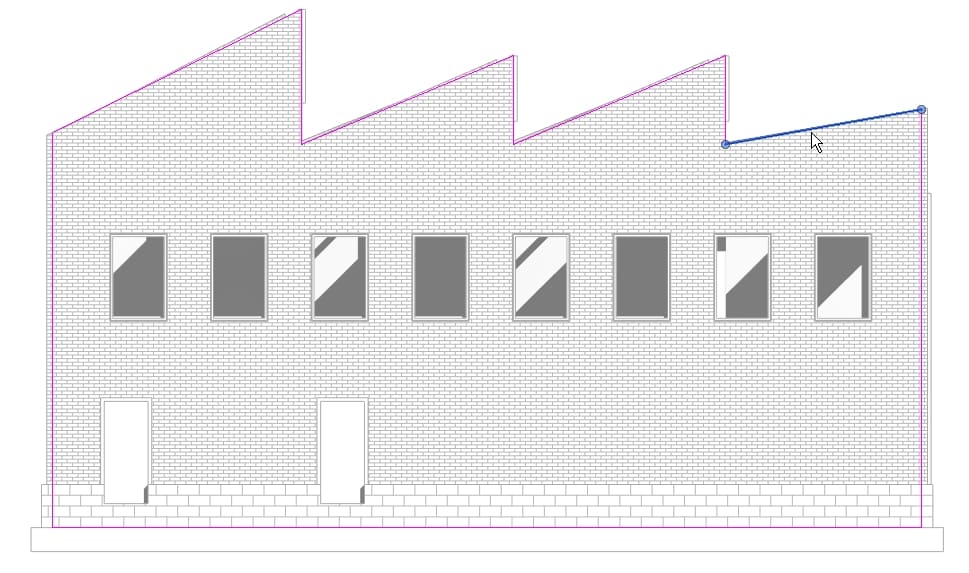

7. Rimuovere le pendenze dove si desiderano le estremità del timpano (deselezionare "Define Slopes” (Definisci inclinazione)).

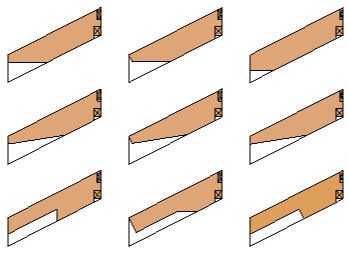

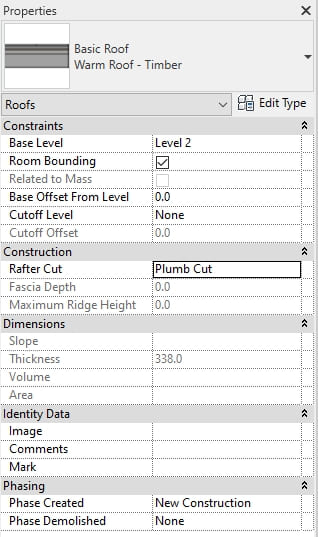

8. È possibile modificare i parametri “Cut type” (Taglio trave), “Slope” (inclinazione) e “Contraints” (Vincoli) nella barra delle proprietà.
9. Selezionare le pareti dai livelli inferiori e collegarli alla copertura. È inoltre possibile creare pareti al livello del sottotetto pertinente e collegarli.

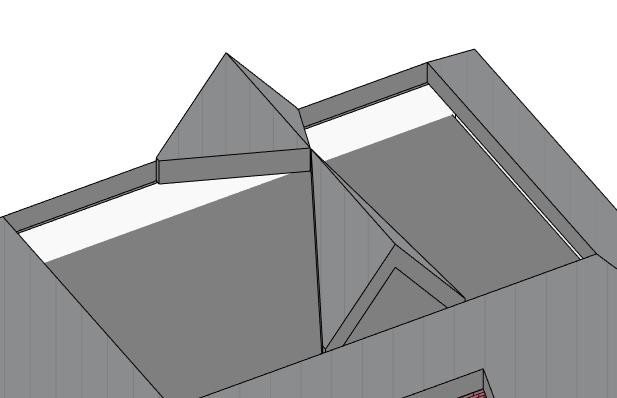

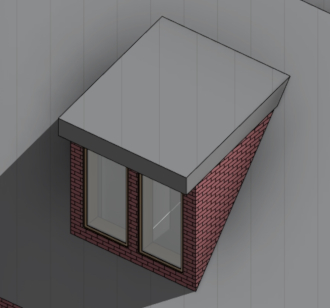

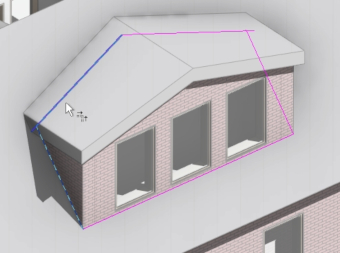

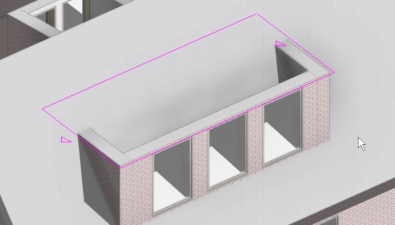

10. Per realizzare una copertura ad abbaino a doppia falda, creare un tetto da perimetro al livello corrispondente, deselezionare il parametro di inclinazione per la linea di perimetro dell'estremità del timpano, collegare gli angoli, tracciare una nuova linea sul retro e disattivare il parametro di inclinazione, quindi attaccare la parete del timpano alla copertura.

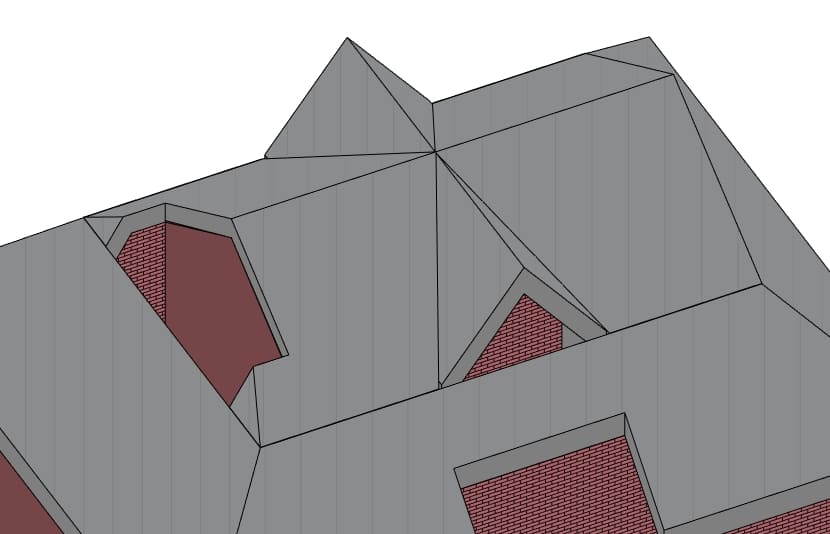

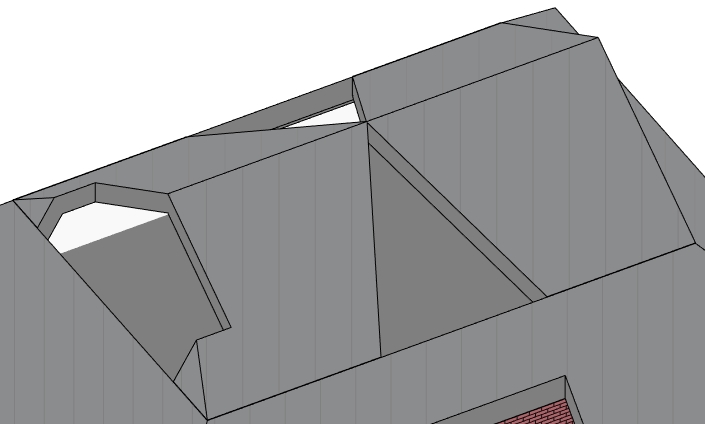

11. Utilizzare la funzione “Join/Unjoin Roof” (Unisci/Disgiungi tetto) nella scheda Geometry (Geometria) e seleziona sia la copertura principale sia la copertura dell'abbaino, quindi crea un'apertura dell'abbaino per la copertura principale. “Pick Roof/wall edges” e ritaglia gli angoli delle linee del modello.

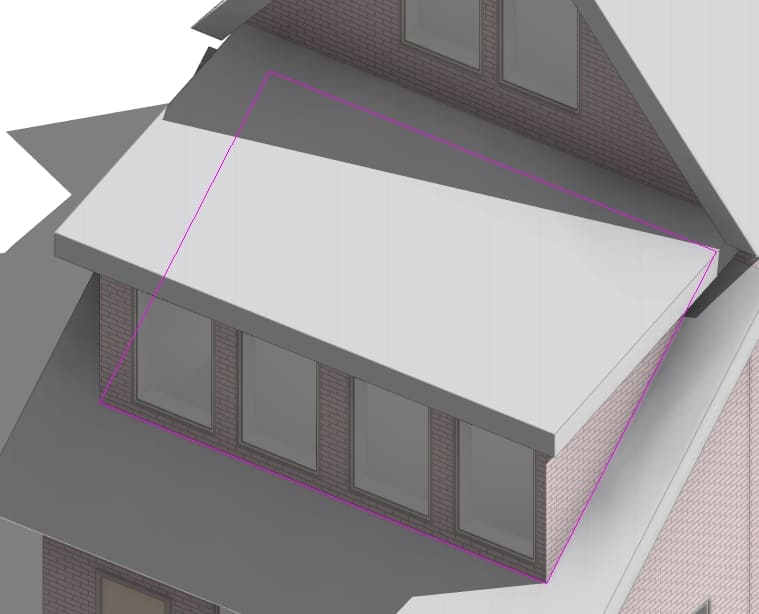

12. Per gli abbaini a falda singola, ripetere il processo, ma rimuovere la definizione di inclinazione (slope) e aggiungere invece una freccia di inclinazione (slope arrow), che può essere ulteriormente definita nelle proprietà “properties”.
13. Per le rimanenti falde singole, ripetere la stessa procedura e utilizzare una freccia di inclinazione o aggiungere un’inclinazione a una delle linee perimetrali della copertura. Taglia le aperture della copertura come nell'esempio precedente.

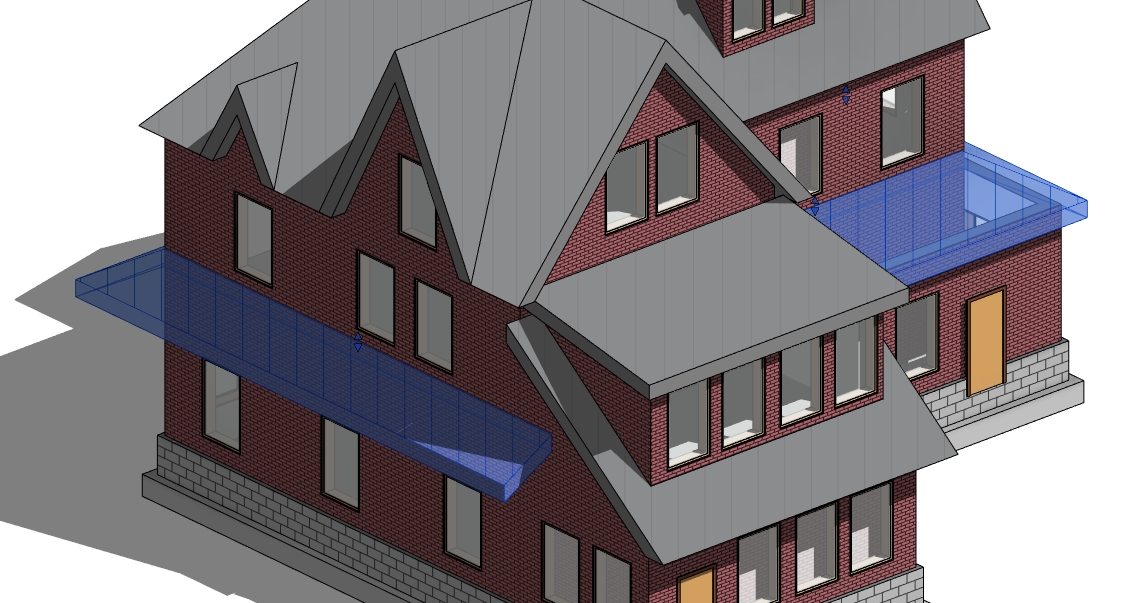

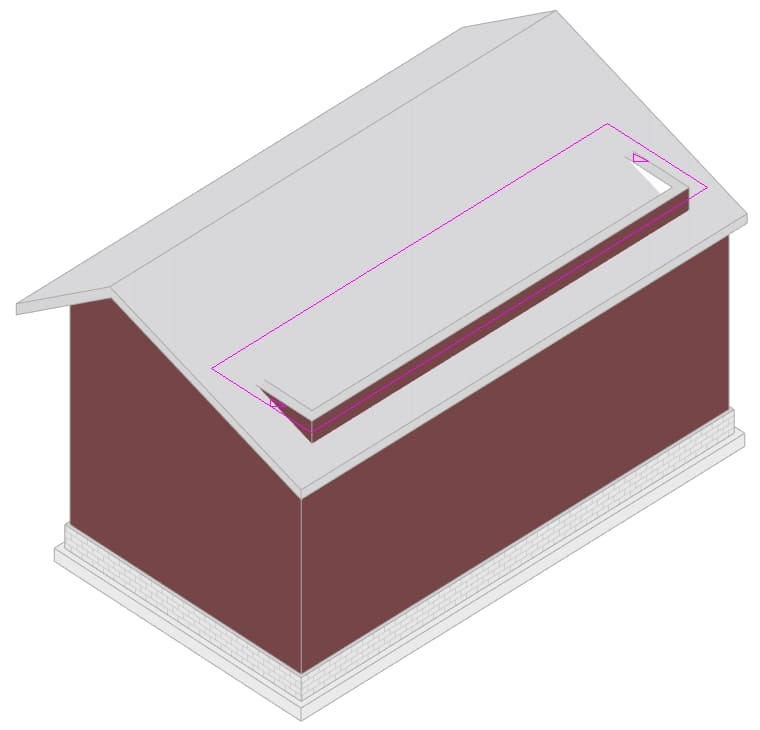

14. Per creare una “roof sweep”, aggiungere “Roof by footprint” (tetto da perimetro) e rimuovere la definizione di “slope” (inclinazione) dalle linee di delimitazione interne. Il passo può essere regolato.
Per creare un tetto a padiglione o mezzo tetto a padiglione, creare un tetto da perimetro (Roof by footprint) come negli esempi precedenti e seguire questi passaggi.
1. Creare una copertura con la definizione dell'inclinazione per tutte e tre le linee di delimitazione esterne.
2. Per un'estremità del timpano a metà - dividere l'intera linea in tre e rimuovere la definizione “slope” (inclinazione) per due linee di confine laterali.
3. Definire l’inclinazione per la linea di perimetro centrale e scrivere nel parametro “Offset From Roof Base” (Offset dalla base del tetto).
4. Il risultato è metà tetto a padiglione con abbaini.

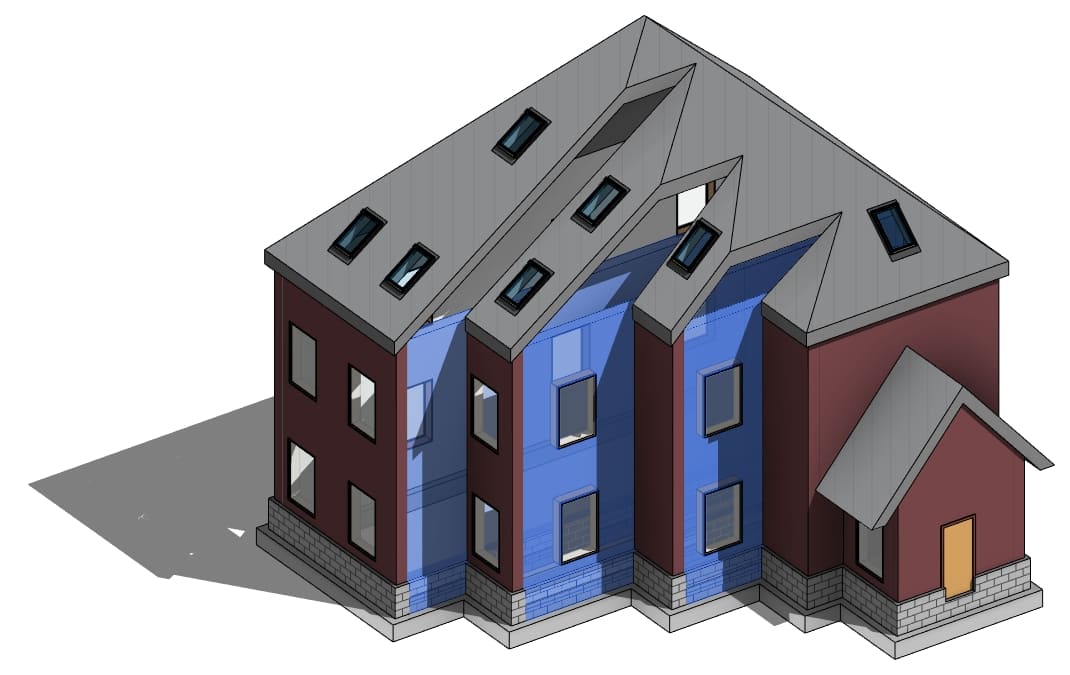

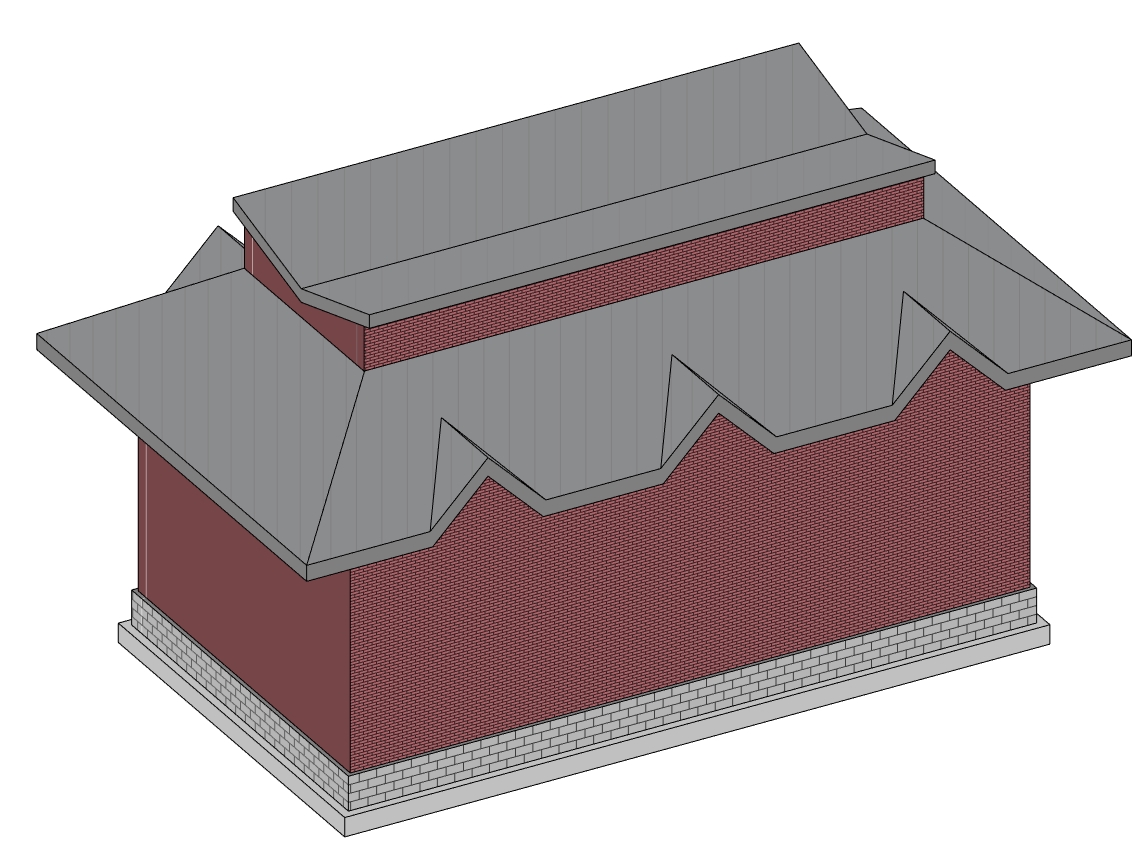

Altri tipi di abbaini possono essere creati seguendo gli stessi principi degli esempi precedenti. Usa “Roof by Footprint” (Tetto da perimetro) e aggiungi funzionalità aggiuntive come mostrato di seguito.
1. Scegli le pareti esterne per creare la copertura - abbatti le linee di confine per definire dove saranno i tuoi abbaini.
2. Aggiungere un'inclinazione di 10 gradi alla linea di confine centrale con linee di confine su ciascun lato senza definizione di inclinazione e con freccia di inclinazione.
3. Mantenere uno scostamento zero dalla base della copertura per la prima e l'ultima linea di perimetro.
4. Aumentare gradualmente l'”Offset From Roof Base” (offset dalla base del tetto) per le due linee successive che vanno verso il centro – offset
5. Utilizzare uno scostamento di 1200 mm dalla base della copertura per la parte superiore della linea del tetto dell'abbaino.
6. Tagliare l'apertura dell'abbaino per la copertura principale raccogliendo le pareti all'interno del perimetro.
7. Creare la copertura in base all'impronta per la parte superiore e attaccare i muri alla copertura, se necessario.
8. Per il tetto invertito, aggiungere un valore di pendenza negativo alle linee di delimitazione laterale.
9. I tetti invertiti possono essere applicati a diversi scenari e ulteriormente modificati.

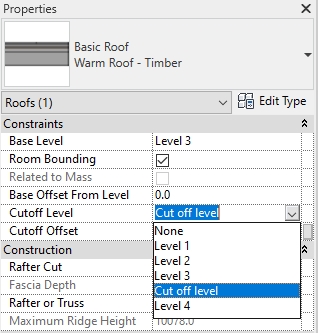

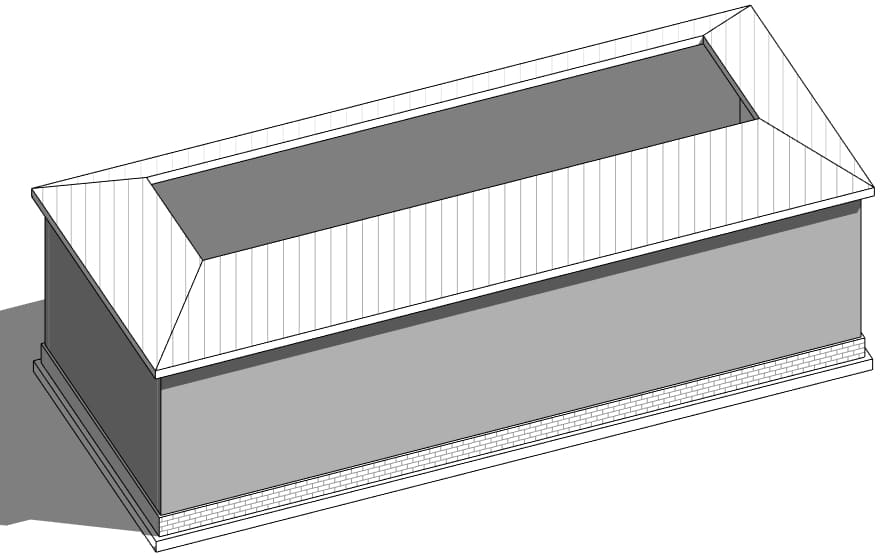

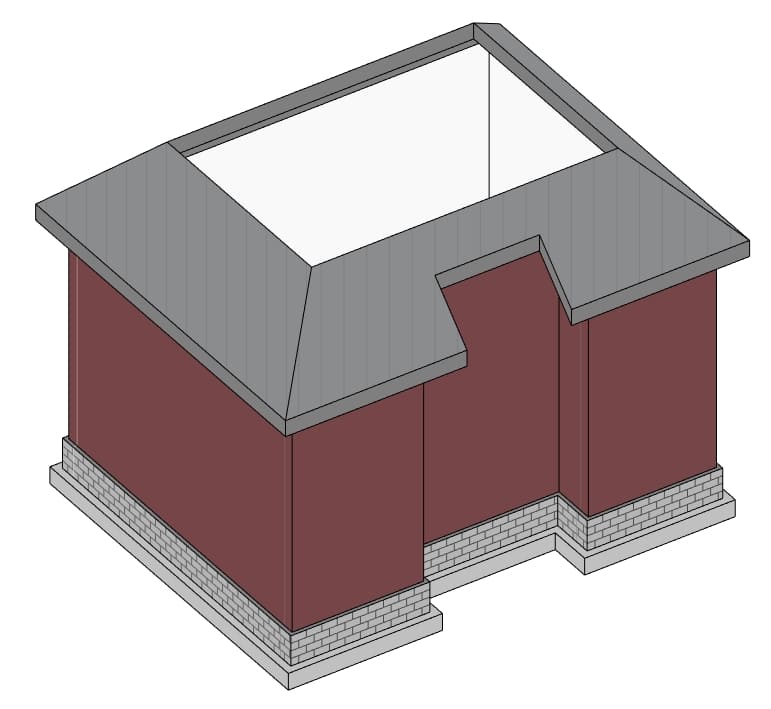

Per modellare un tipo di tetto mansardato, Revit® consente di definire un livello di taglio (Cutoff level) in cui il tetto viene tagliato orizzontalmente ed è possibile creare coperture aggiuntive dal livello di taglio verso l'alto. Esaminiamo questo aspetto più da vicino utilizzando il seguente esempio.
1. Creare un nuovo livello per il taglio del tetto (Cutoff Level).

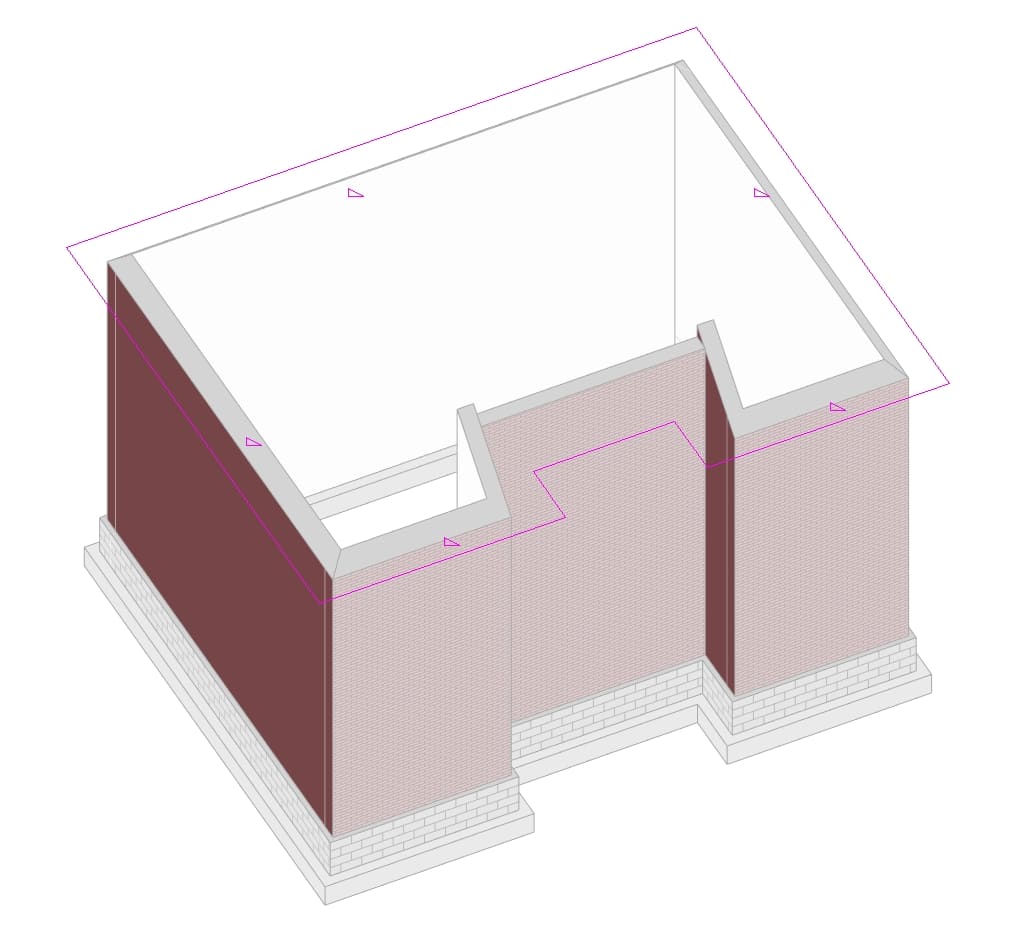

2. Disegnare un tetto da perimetro (Roof by footprint) e specificare il livello di taglio (Cutoff level).
3. Specificare inclinazioni e sporgenze.
4. Unire le pareti alla copertura.
5. Utilizzare lo strumento "rettangolo" per disegnare una nuova copertura in base all'impronta con un nuovo angolo di inclinazione.
6. Specificare livello di base (base level) a livello di taglio (cutoff level).
7. Disegnare un tetto a doppia falda aggiuntivo a livello di taglio.
8. Taglia le aperture degli abbaini per entrambe le coperture.
9. Disegna le pareti e attaccale ad entrambe le coperture.
10. Invece di collegare le pareti alla copertura, in alternativa è possibile modificare le linee del perimetro della parete.

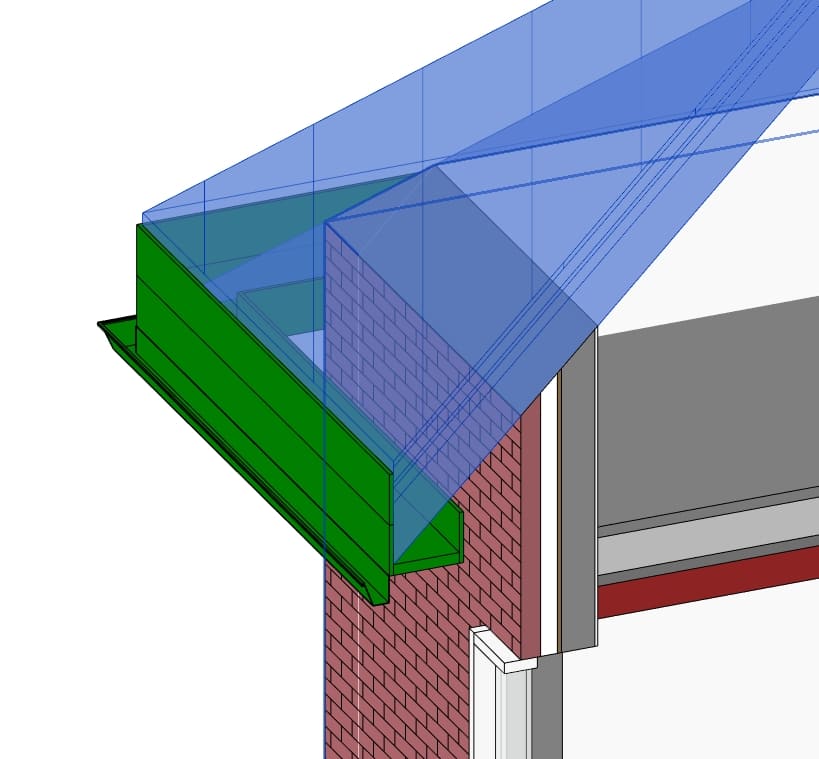

11. Il set di strumenti Revit® Roof consente di aggiungere intradossi (Roof:soffit), fasce (Roof: fascia) e grondaie (Roof: gutter) ad un tetto esistente selezionando la linea del perimetro del tetto.
Anche i tetti irregolari a doppia falda sono abbastanza semplici da realizzare. Tenendo presente i passaggi eseguiti negli esempi precedenti, disegnare i muri e creare il tetto da perimetro (Roof by footprint) al livello pertinente.
1. Dividere in due la linea di perimetro dell'estremità del timpano.
2. Aggiungere le frecce di inclinazione che puntano l'una verso l'altra.
3. Definire i parametri della freccia di inclinazione.
4. Preparare le pareti dell'abbaino e disegnare la copertura.
5. Unire due coperture e tagliare l'apertura dell'abbaino nel tetto principale.

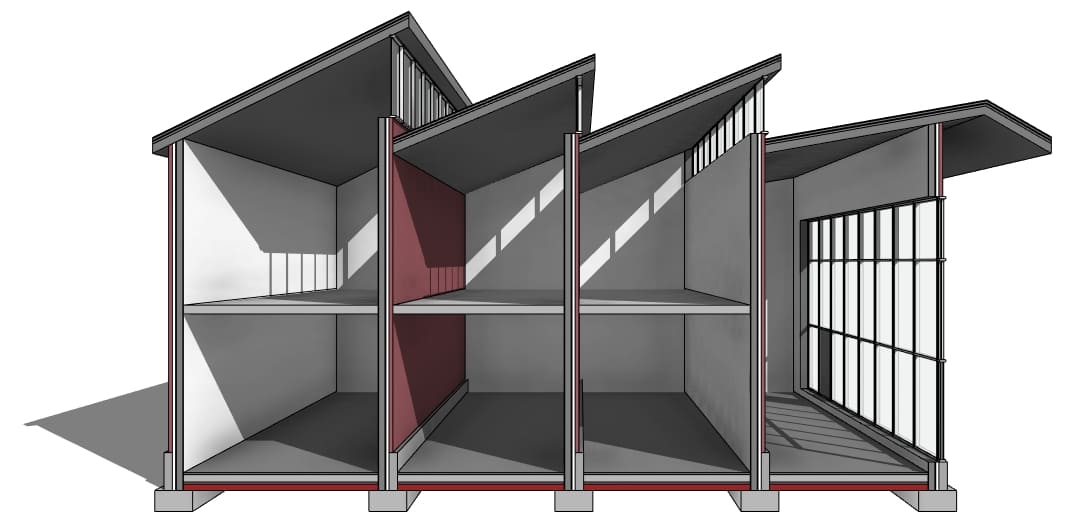

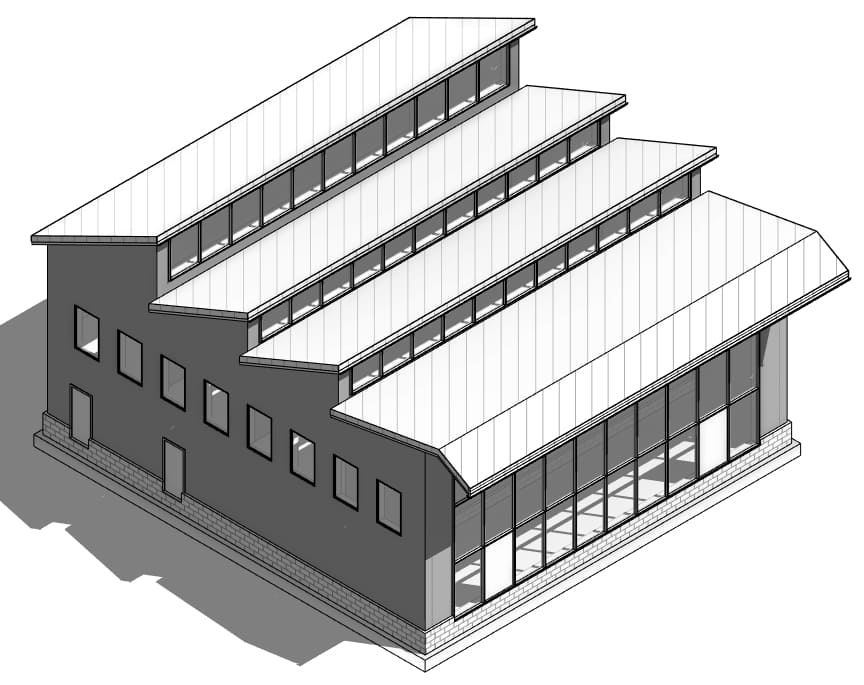

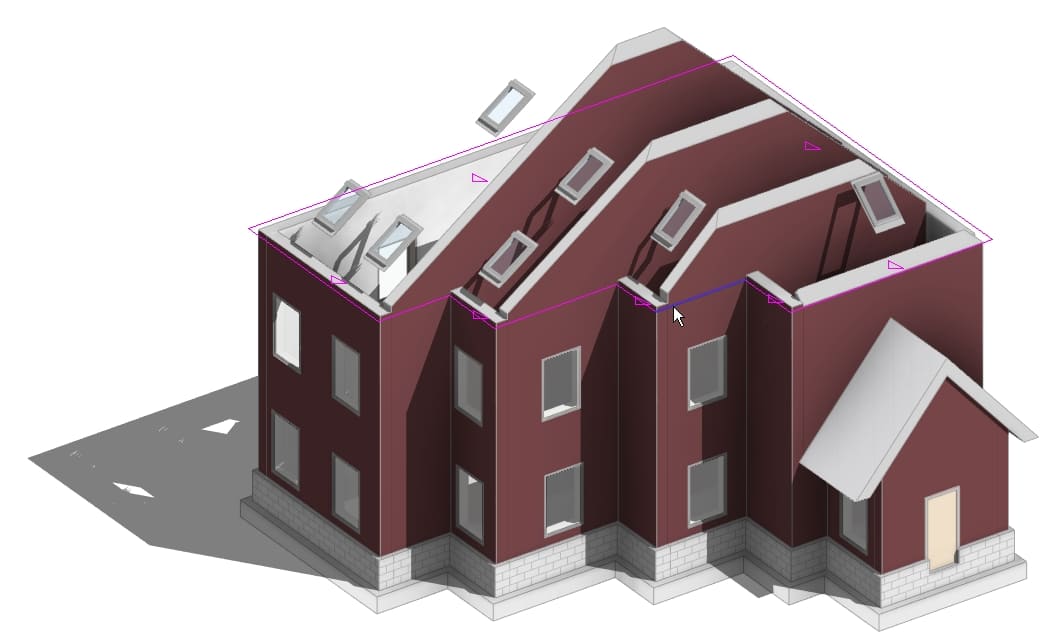

La modellazione dei “tetti da perimetro” (Roof by footprint) può essere utilizzata anche per altre tipologie. È possibile progettare una serie di tetti a falda unica in modo da consentire il posizionamento periodico delle finestre dei magazzini.
1. Le pareti laterali possono essere regolate adattando la linea del profilo sulla linea della copertura desiderata.
2. Disegna un rettangolo della copertura e aggiungi la freccia di inclinazione.
3. Dividere le linee di confine laterali e aggiungere le frecce di inclinazione per incontrarle alle distanze desiderate.
4. Le falde e le sporgenze della copertura possono essere ulteriormente regolate.

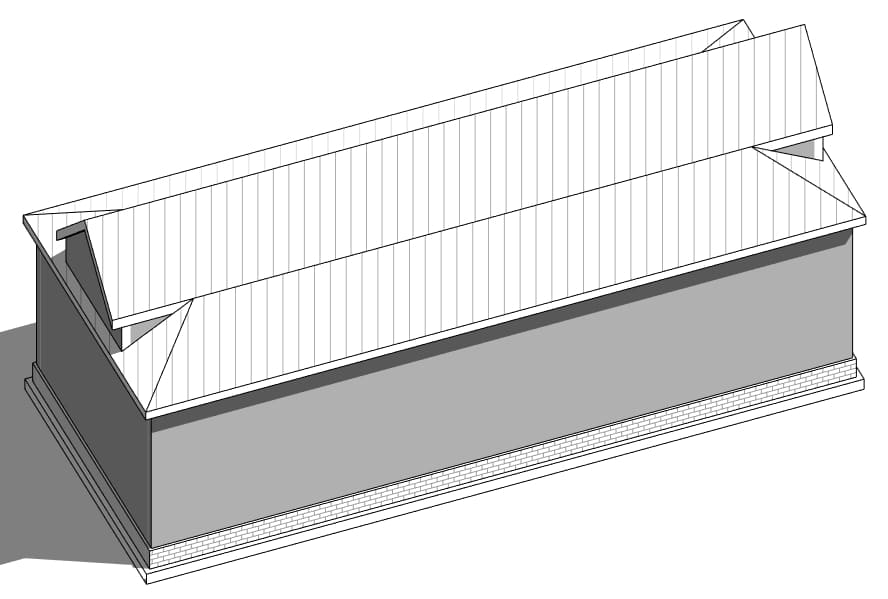

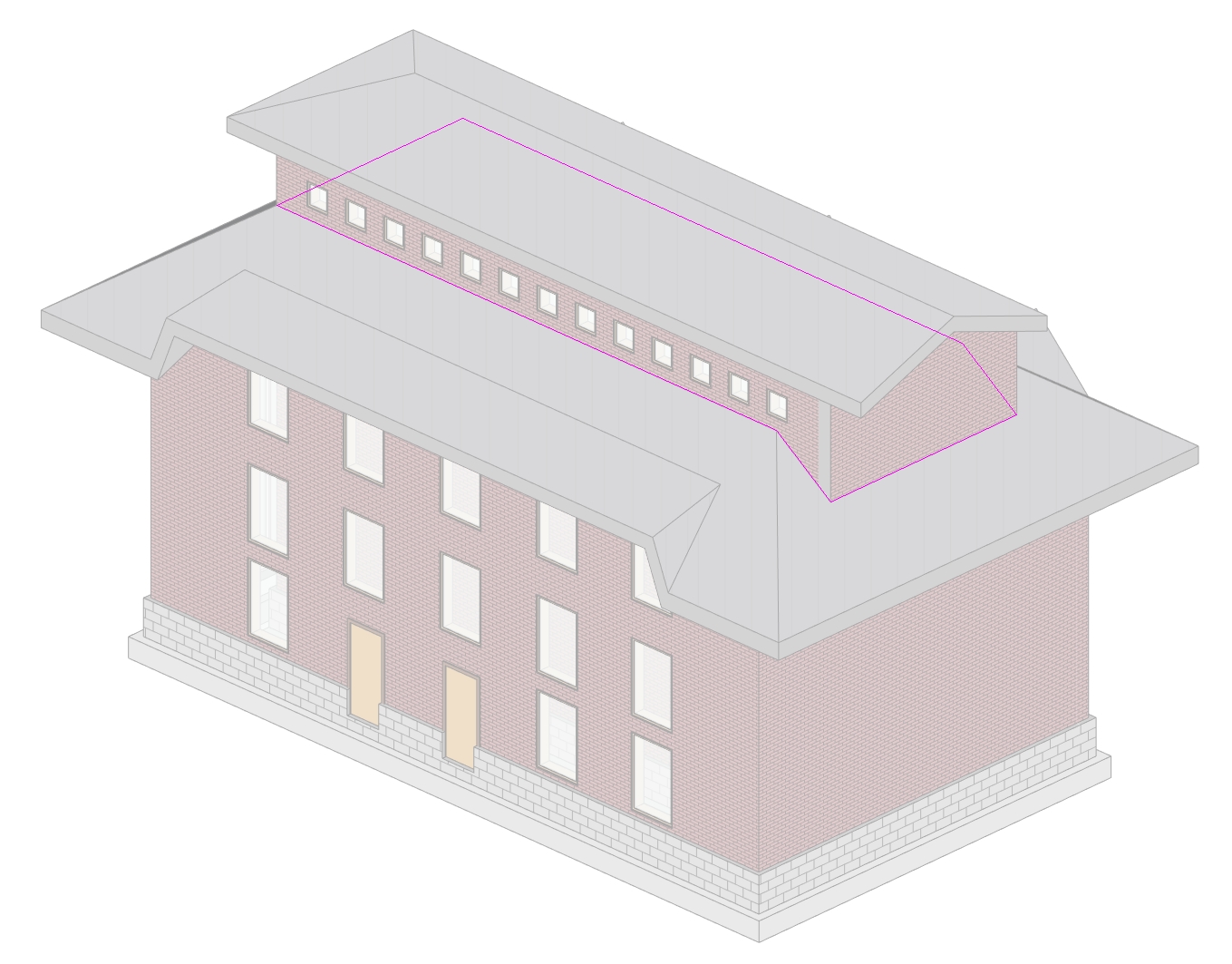

Un altro esempio di utilizzo del parametro del livello di taglio (Cutoff Level) è quando si uniscono due tipi di copertura. In questo caso abbiamo un tetto a padiglione e un tetto ibrido a due falde. Come nei casi precedenti, preparare i muri esterni su cui verrà modellato il tetto. Nota: Assicurati di avere i livelli all'altezza corretta.
1. Disegna una copertura con il livello di taglio all'altezza desiderata.
2. Disegnare un tetto a doppia falda con il livello di base a livello di taglio. Attaccare le pareti frontali al tetto e creare pareti laterali.

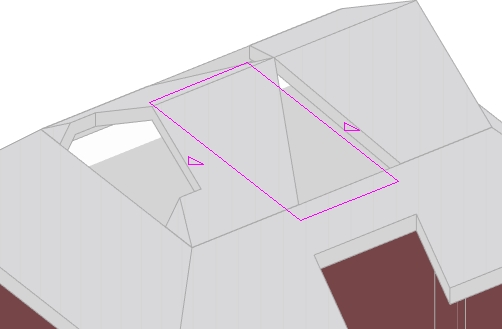

3. Creare l'apertura dell'abbaino per la copertura principale selezionando le linee di confine della copertura superiore e delle pareti laterali.
Elenco dei moduli inclusi nel pacchetto Wood Framing Roof:
- Roof Panel Layout
- Roof+
- Truss+RT
- Cut opening
- Sort Mark
Per maggiori informazioni CONTATTACI per un PREVENTIVO PERSONALIZZATO!
Prodotti abbinabili consigliati per Wood Framing Roof
Per maggiori informazioni, CONTATTACI per un PREVENTIVO PERSONALIZZATO!
Richiesta informazioni
Compila il modulo sottostante ed inviaci la tua richiesta, il nostro staff risponderà nel minor tempo possibile all'indirizzo email inserito.
