Strutture cemento armato calcolate con BETONexpress



  • Carichi uniformemente distribuiti permanenti e accidentali. Combinazioni di carico secondo l'Eurocodice 0.
  • Piastre bidimensionali con varie condizioni di appoggio. Metodi di analisi: Czerny, Bares o Marcus.
  • Piastre continue mono-dimensionali (fino a 8 campate). Possono essere definiti gli sbalzi alle estremità. Fattori di carico per ogni campata. Ridistribuzione del momento.
  • Piastre a sbalzo.
  • Verifica di apertura fessure e deformabilità .
  • Calcestruzzo normale o alleggerito.
  • Resistenza a flessione delle sezioni delle piastre di calcestruzzo, anche rinforzate con FRP (polimeri fibro-rinforzati).

Piastre piane, Punzonamento

Sezione piastra a taglio-punzonamento

Armatura a taglio-punzonamento.

PROGETTO Piastre piane



esempio relazione





  • Travi a T o rettangolari in combinazione di carico flessione taglio e forza assiale.
  • Travi a campata singola sottoposte a combinazioni di carico.
  • Travi continue (fino a 8 campate) sottoposte a carichi distribuiti uniformemente, combinazione di carico a flessione, taglio e torsione.
  • Verifica di apertura fessure o deformabilità. New
  • Calcestruzzo normale o alleggerito. New
  • Calcolo della resistenza a flessione delle sezioni delle travi, anche rinforzate con FRP (polimeri fibro-rinforzati).



esempio relazione





VERIFICA E PROGETTO PILASTRI

  • Flessione biassiale, (sezioni rettangolari e circolari) pilastro isolato (verifica di instabilità). Effetti del secondo ordine.
  • Flessione biassiale (N-Mx-My) diagrammi ottenuti da integrazione numerica delle forze del calcestruzzo e dell'acciaio sulla sezione.
  • Calcolo della resistenza a momento delle sezioni dei pilastri in calcestruzzo, anche rinforzate con FRP (polimeri fibro-rinforzati).
  • Diagrammi completi per flessione singola e biassiale.  New



esempio relazione





  • Plinti caricati centralmente.
  • Plinti con carichi eccentrici e plinti asimmetrici.

Carico verticale e momenti sulla sommità. Carichi accidentali e permanenti.

Calcolo esatto della distribuzione della pressione sotto il piede. Progetto geotecnico secondo l'Eurocodice 7, EN 1997-1:2004, oppure progetto con calcolo delle tensioni ammissibili sul terreno.

Combinazioni di carico secondo l'Eurocodice 7 (combinazioni di carico EQU, STR, GEO)  e l'Eurocodice 0.

Disegno CAD completo del plinto con l'armatura.



esempio relazione



PLINTI PER PILASTRI D'ACCIAIO

PLINTI PER PILASTRI D'ACCIAIOIl plinto in calcestruzzo per strutture in acciaio deve essere progettato per assorbire la pressione del terreno per il massimo carico verticale e deve avere un peso sufficiente per assorbire la forza di sollevamento (vento o forze sismiche).

Si possono progettare fondazioni alla base dei pilastri Incernierate o  a Incastro.

Si può anche specificare se la fondazione ha un tirante orizzontale per assorbire le forze orizzontali verso l’esterno o no.













calcolo muri di contenimento

MURI DI CONTENIMENTO

Muri di contenimento a gravità o a mensola (con armatura).

Progetto geotecnico secondo l’Eurocodice 7, EN 1997-1:2004, Progetto geotecnico – Calcolo agli stati limite oppure calcolo alle tensioni ammissibili sul terreno. Pressione al suolo attiva o passiva secondo la teoria di Coulomb. Progetto dei muri di gravità  secondo l’Eurocodice 7 (EC7) o tensioni ammissibili.
Analisi sismica secondo l’Eurocodice 8 (EC8),  Mononobe-Okabe.
Due tipi differenti di muri a mensola sono possibili nel programma:

  • Tipo-A. Muri con  ciabatta a monte molto piccola. La pressione attiva del terreno è calcolata usando la teoria di Coulomb nella superficie posteriore del muro.
  • Tipo B. Muri con  ciabatta a monte. La pressione attiva del terreno è calcolata usando la teoria di Rankine in una superficie verticale alla fine della ciabatta.

Il progetto del muro a mensola si basa sul Progetto di calcestruzzo agli Stati Limite Ultimi secondo l’Eurocodice 2.

disegno muri di contenimentoI controlli del progetto sono eseguiti in una serie di sezioni lungo l’altezza della parete.  L’armatura della parete è ottimizzata, e a seconda dell’altezza della parete l’armatura è ridotta verso la sommità del muro. I ferri sono automaticamente inseriti nella distinta dei ferri. Dente inferiore contro lo scorrimento.
Combinazione di carichi secondo l’Eurocodice 2, Eurocodice 7,( combinazioni di carico EQU, STR, GEO) e Eurocodice 0.

Disegno CAD completo del muro di contenimento con l’armatura.

esempio relazione

Muri di ritegno

  • Muri con solo il fondo vincolato contro il movimento laterale.
  • Muri con il fondo e la sommità vincolati contro il movimento laterale.



Muri portanti

Muri portanti con carico verticale od orizzontale sulla sommità senza nessuna spinta del terreno.

Pareti con carico orizzontale distribuito

Più informazioni...



MENSOLE

programma calcolo mensole

Mensole corte sporgenti dalle facce dei pilastri, aventi rapporto ac/hc<=1, dove ac è il braccio della forza e hc l’altezza della mensola.

Progetto secondo l’Eurocodice 2 §2.5.3.7.

Combinazione di carichi secondo l’Eurocodice 2 e l’Eurocodice 1.

Disegno CAD completo della mensola con l’armatura.



esempio relazione









TRAVI TOZZE

calcolo trave tozza

Travi tozze con dimensione  Leff / h <= 2, dove Leff  è la lunghezza e h l’altezza.

Progetto secondo l’Eurocodice 2, §5.6.4,§6.5, usando il modello strut and tie.

Si possono progettare travi tozze soggette a carichi distribuiti uniformemente (con componenti accidentali e permanenti) sulle facce superiore e inferiore della trave.

Combinazioni di carichi secondo l’Eurocodice 2 e l’Eurocodice 0.

Disegno CAD completo della trave con l’armatura.



esempio relazione

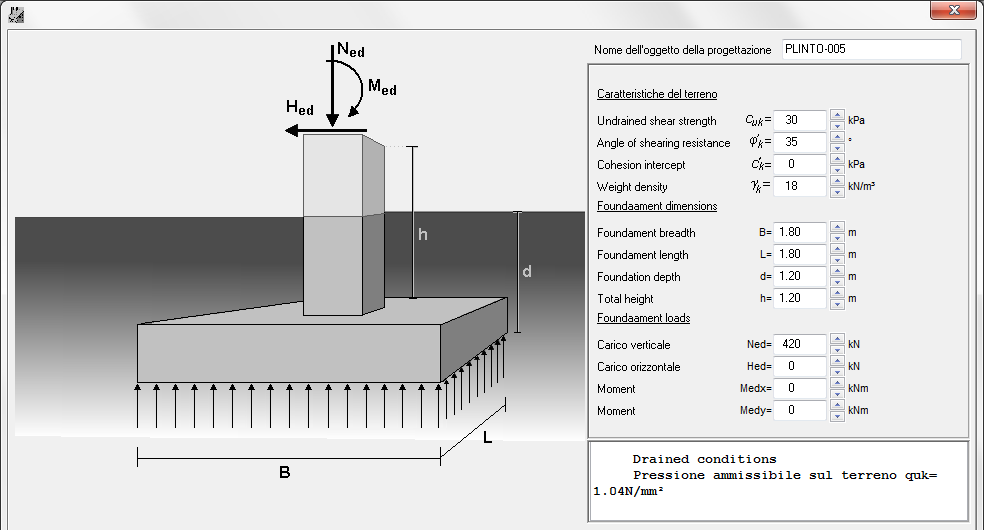

Capacità portante delle fondazioni

calcolo della CAPACITA' PORTANTE DELLE FONDAZIONILa capacità portante di progetto può essere calcolata usando il metodo analitico o quello semi-empirico. L’Annesso D dell’Eurocodice 7 EN1997:2004 descrive un metodo per ottenere la resistenza di progetto del terreno.

I metodi dell’Annesso D per condizioni drenate e non drenate sono implementati nel programma.

La portata di progetto del terreno è calcolata per condizioni EQU, STR e GEO.

Il calcolo della portata di progetto è per condizioni drenate e  non drenate del suolo.

Più informazioni...



SERBATOI E PISCINEcalcolo di serbatoi e piscine



Calcolo di serbatoi e piscine rettangolari. La soluzione è per una sezione bidimensionale lungo la dimensione minore (larghezza) del serbatoio.



Le condizioni di carico includono tutti i casi di carico secondo l’Eurocodice 0, (EQU, STR e GEO) per

  • serbatoio vuoto (solo spinta del terreno),
  • serbatoio pieno senza spinta del terreno
  • serbatoio pieno con spinta del terreno

Il progetto del cemento armato include anche la verifica di esercizio, con apertura delle fessure limite specificato in (5).



Più informazioni....







DIAGRAMMI DI UTILIZZO - PROGETTO DI UNA TRAVE IN C.A.

  • Tabelle e diagrammi di utilizzo con l’Eurocodice 2: tabelle dei parametri kd e MEd, w per il dimensionamento delle travi inflesse e diagrammi delle lunghezza libera di inflessione dei pilastri.
  • Diagrammi di utilizzo per il progetto di pilastri  a flessione singola e doppia.
  • Diagrammi di utilizzo per la verifica delle frecce

Diagramma di utilizzo per la verifica delle frecce:

Diagramma di utilizzo per la verifica delle frecce

Diagramma di utilizzo per progetto di pilastri  a flessione doppia:

Diagramma di utilizzo per progetto di pilastri  a flessione doppia

Diagramma di utilizzo per progetto di pilastri  a flessione singola:

Diagramma di utilizzo per progetto di pilastri  a flessione singola





DISTINTA ARMATURE

Tabella delle armature dettagliate. Si possono modificare e aggiornare le armature nella tabella con un semplice editor, con menù specifici. Le relazioni e le tabelle possono essere esportate in file WORD o PDF.

distinta armature



ALTRI CALCOLI

proprietà sezione TRAVE

resistenza della sezione del pilastro

resistenza a taglio

progetto_snellezza_e_luce_di_calcolo_pilastri_-_elem_vincolati

progetto_snellezza_e_luce_di_calcolo_pilastri_-_elem_non_vincolati

momento_resistente_della_sezione_trave_T

luce_di_calcolo

dimensionamento_per_coeff_flessione_kd-ks

diagramma_sforzo_deformazione

diagramma_parabolico_sforzo_deformazione

NORMATIVE APPLICABILI
