BSF 2014 nuova connessione

La connessione è nascosta. Lo spazio tra la trave e il pilastro è normalmente riempito con malta. Questo serve anche da protezione contro l’incendio ( o può essere usato un minerale).



  • BSF 225
  • BSF 300
  • BSF 450
  • BSF 700





Tipi di prodotto :invisible connection



Da 225 kN - 700 kN

I prodotti sono fatti per carichi da 225 kN a 700 kN . Per carichi maggiori, possono essere usate unità doppie / accoppiate fino a 1400kN.

Il sistema BSF 2014 fornisce un sistema di connessione nascosto.

nessuna mensola

È veloce e facile da montare in cantiere.

Non c’è ulteriore lavoro da svolgere come saldature o bullonaggio.

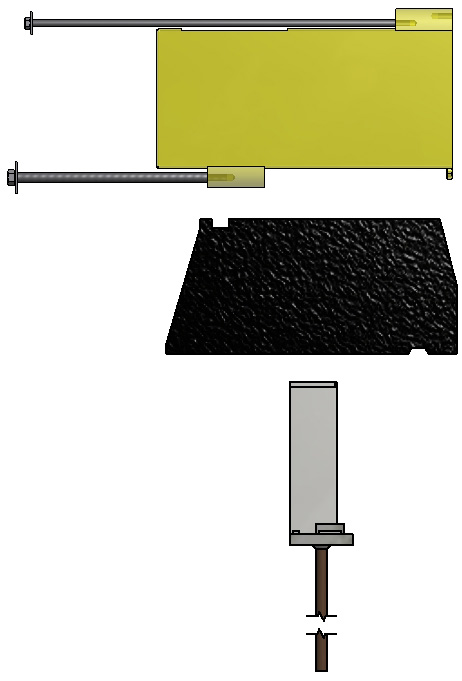

Range del prodotto BSF 2014

connessioni ad angoli non retti



Il sistema BSF è prodotto in 4 differenti misure per capacità di carico da 225 kN a 700 kN.

Le unità sono fornite in acciaio grezzo, non rivestito

Unità

Descrizione

Capacità

Articolo

BSF 225

Connessioni trave-pilastro

225 kN

BSF 225

BSF 300

Connessioni trave-pilastro

300 kN

BSF 300

BSF 450

Connessioni trave-pilastro

450 kN

BSF 450

BSF 700

Connessioni trave-pilastro

600 kN

BSF 700

BSF 450x2

Connessioni trave-pilastro

900 kN

BSF 450

BSF 700x2

Connessioni trave-pilastro

1400 kN

BSF 700































Certificazione


range del prodotto


I prodotti entro le connessioni trave-pilastro BSF 2014 sono prodotti approvati ETA. Sono inoltre marcati CE.

La certificazione è eseguita ad opera di SINTEF:

scarica pdfscarica il pdf






Attrezzatura aggiuntiva


Scatola per l’unità trave per BSF 2014

Fatti di materiali elastomeri, facili da preparare per il getto. Spazzolare un ritardante sulla superficie è utile per rilasciarlo in seguito.

La scatola di gomma è fatta di un elastomero in poliuretano gettato (PUR Elastomero) e ha una durezza di 60 shore.

Dati Tecnici:

Densità:                             1100 kg/m3
Resistenza a trazione:               2,5 MPa
Sollecitazione a trazione a rottura: 200%

Articolo n.

Adatto all’unità

BO 225/300

B 225 o B 300

BO 450

B 450

BO 700

B 700



attrezzatura aggiuntiva
